1、选择题  关于电源的电动势，下面说法错误的是（　　）
A．电源的电动势就是电源两极间的电压
B．电动势越大的电源，将其它形式的能转化为电能的本领越大
C．电动势的数值等于内、外电路电压之和
D．电动势只由电源性质决定，外电路无关

2、计算题  如图所示，两块相距为d，足够长的金属板平行竖直放置，长为L的细绝缘线一端拴质量为m的带电小球，另一端固定在左板上某点，小球静止时绝缘线与竖直方向的夹角为θ，如将绝缘线剪断，问：
(1)小球将如何运动？
(2)小球经多长时间打到金属板上？

3、简答题  2010年暑假期间，某学校课题研究小组为了撰写关于未知材料电阻率的实践报告，设计了一个测量电阻率的实验方案，
可提供的器材有：A、电流表G，内阻Rg=120Ω，满偏电流Ig=3mA
B、电流表A，内阻约为0.2Ω，量程为0～0.6A?C、螺旋测微器
D、电阻箱R0（0～9999Ω，0.5A）?E、滑动变阻器R0（5Ω，1A）
F、干电池组（3V，0.05Ω）?G、一个开关和导线若干
他进行了以下操作：

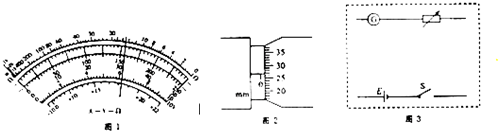

（1）用多用电表粗测电阻丝的阻值，当用“×10Ω”挡时发现指针偏转角度过大，他应该换用______挡（填“×1Ω”
或“×100Ω”），换挡后，在再次测量前先要______，进行一系列正确操作后，指针静止时图1所示，则电阻丝的阻
值约为______．
（2）用螺旋测微器测电阻丝的直径，其示数部分如图2所示，则该次测量的直径d=______mm．
（3）因无电压表、固用电流表G与电阻箱串联使用，最大测量电压为3V，则电阻箱的阻值应调为R0=______Ω．
（4）设计实验电路，根据提供的器材和实验需要，请将图3中电路图补画完整．
（5）实验数据的测量与电阻率的计算，如果电阻丝的长度用L表示，电路闭合后，调节滑动变阻器的滑片到合适位置，
电流表G的示数为I1，电流表A的示数为I2，请用已知量和测量写出计算电阻率的表达式p=______．

4、填空题  如图所示的装置，U1是加速电压，紧靠其右侧的是两块彼此平行的水平金属板，两板间距离为d。一个质量为m、带电荷量为-q的质点，经加速电压加速后沿两金属板中心线以速度v0=_____________水平射入两板中，若在两水平金属板间加一电压U2，当上板为正时，带电质点恰能沿两板中心线射出；当下板为正时，带电质点则射到下板上距板的左端l/4处，则板长l=_____________。?

5、实验题  图（甲）为多用电表的示意图，其中S、K、T为三个可调节的部件。
（1）用此电表测量一阻值约为20～30Ω的定值电阻，测量的某些操作步骤如下：　　
i 调节可调节部件S，使电表指针停在左端“0”位置；　　
ii 调节可调节部件K，使它的尖端指向_____________位置；
iii 将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件_____________，使电表指针指向_____________位置。
（2）在用该表正确测量另一电阻的阻值时，多用电表的读数如图（乙）所示，则该电阻的阻值为_____________Ω。
