1、简答题  （1）如图所示是将电流表改装成欧姆表的结构原理图，电池的电动势是1.5V，内阻未知；电流表满偏电流是30mA，将电流表的“30mA”刻度线标为“0Ω”；当选择开关置于某一量程，使两表笔直接接触，调节滑动变阻器R使电流表指针满偏，则此时欧姆表内的总阻值是______Ω；电流表中间“15mA”刻度线应标阻值为______Ω．
（2）欲用某多用电表的欧姆档测量阻值约为几十kΩ的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，请从下列选项中挑出合理的步骤，并按合理的顺序填写在横线上______．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆挡×1k
d．旋转S使其尖端对准欧姆挡×100
e．旋转S使其尖端对准OFF挡，并拔出两表笔．

2、选择题  使人们第一次获得了稳定持续的电流，为电现象的研究打下基础，并直接推动了电解、电镀等化学工业的发展的发明是（ ? ）
A．伏打电池
B．贝尔电话
C．法拉第感应电流
D．爱迪生电灯

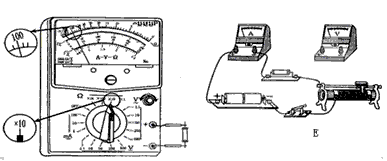

3、实验题  某同学测量一只未知阻值的电阻。
（1）他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图（甲）所示。请你读出其阻值大小为________。为了使多用电表测量的结果更准确，该同学接着测量前应该应该完成下列步骤中的______
A．换“×1”档再机械调零
B．换“×1”档再欧姆调零
C．换“×100”档再机械调零
D．换“×100”档再欧姆调零
（2）若该同学再用“伏安法”测量该电阻，所用器材如图（乙）所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω。图中部分连线已经连接好，为了尽可能准确地测量电阻， 请你画出适当的实验电路图及完成（乙）其余的连线。
甲乙

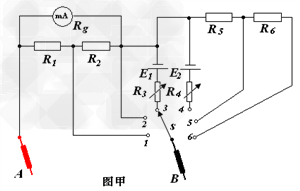

4、实验题  某同学用满偏电流为Ig=1mA，内阻为Rg=100 Ω的表头，设计了一个多量程多用电表。其内部结构示意图如图甲，表盘如图乙。电流表的量程分别为10mA和250mA，电压表的量程分别为10V和250V，测电阻档分别为×10Ω和×100Ω。则：
（1）多用电表功能选择开关s分别与“1”、“5”相接时，“1”对应的测量量和量程是：________，“5” 对应的测量量和量程是：________。
（2）若E1=1.5V，内阻不计。要使该多用电表功能选择开关s接“3”时测电阻的倍率为“?10Ω”，其中R3=_______Ω。
（3）若多用电表功能选择开关s分别接“2”、“3”、“6”时表头指针如图乙所示，此时电表的读数分别为_______，_________，_________。

5、计算题  (2011年温州中学高三月考)如图甲所示，在真空中足够大的绝缘水平地面上，一个质量为m＝0.2 kg，带电荷量为q＝＋2.0×10－6 C的小物块处于静止状态，小物块与地面间的动摩擦因数μ＝0.1.从t＝0时刻开始，空间加上一个如图乙所示的场强大小和方向呈周期性变化的电场(取水平向右的方向为正方向，g取10 m/s2)，求：

(1)23秒内小物块的位移大小；
(2)23秒内电场力对小物块所做的功．
