1、实验题  太阳能是一种清洁、绿色能源。在上海举办的2010年世博会上，大量使用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能；在没有光照时，可以视为一个电学器件。某实验小组通过实验，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流传感器，电压传感器，滑动变阻器R，开关S及导线若干。
(1)为了描绘出完整的I-U特性曲线，在图甲中A处接________传感器，B处接________传感器，并将图甲连成完整的实验电路图。?

(2)该实验小组根据实验得到的数据，描点绘出了如图乙的I-U图像，图中PQ为过P点的切线。由图可知，当电压小于2.00?V时，太阳能电池的电阻________（填“很大”或“很小”）；当电压为2.80?V时，太阳能电池的电阻约为________Ω。

参考答案：(1)电压；电流；如图

(2)很大；1.0×103(965～1040均可)

本题解析：

本题难度：一般

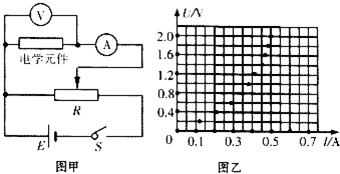

2、填空题  某同学用图甲所示的电路探究电学元件的U-I关系，得到的数据描在图乙所示的坐标纸上．

（1）观察图乙所描数据点的分布情况，画出电学元件的U-I曲线；
（2）当电压表示数U=2．OV时，元件的电功率值为______W（保留2位有效数字），此值与元件的实际功率值相比______（填“偏大”、“偏小”或“相等”）；
（3）如果把这个电学元件直接接在一个电动势为1.5V、内阻为2．OΩ的电池两端，则电学元件两端的电压是______V．

参考答案：（1）画出电学元件的U-I曲线如图所示
（2）由图象可读出U=2.0V时，I=0.5A，所以元件的功率为P=UI=1.0W，由于电压表的分流作用，使得电流表的示数大于通过电学元件的实际电流，所以测得的功率比实际功率偏大．
（3）由于电源电动势E=1.5V，内阻r=2.0Ω，所以短路电流I?短=Er=1.52.0A=.75A，在U-I图象中，将2.0V与0.5A两点连线即为表示电源的U-I图象，如图所示，两图线交点纵坐标U=0.8V，即为电学元件两端的电压．



故答案为（1）如图
?（2）1.0，偏大
? （3）0.8

本题解析：

本题难度：一般

3、实验题  某同学用如图14所示的实验器材探究电磁感应现象。他连接好电路并检查无误后，闭合电键的瞬间观察到电流表G指针向右偏转，电键闭合后，他还进行了下列操作：
（1）将滑动变阻器的滑动触头P快速向接线柱C移动，电流计指针将________

（填“左偏”、“右偏”或“不偏”）。
（2）将线圈A中的铁芯快速抽出，电流计指针将______（填“左偏”、“右偏”或“不偏”）。

参考答案：（4分）（1）右偏（2）左偏

本题解析：（1）滑动触头向C移动，阻值减小，电流变大，指针右偏；
（2）快速抽出铁芯，磁场减弱，则指针左偏。

本题难度：一般

4、实验题  测量一螺线管两接线柱之间金属丝的长度的器材如下：
A．待测螺线管L（符号）：绕制螺线管金属丝的电阻率为ρ，电阻RL约为100Ω
B．螺旋测微器
C．电流表A1：量程100μA，内阻RA1＝500 Ω
D．电流表A2：量程0.6A，内阻RA2=15Ω
E．电压表V1：量程6 V，内阻RV1＝4 kΩ
F．电压表V2：量程3V，内阻RV2＝2kΩ
G．定值电阻：R0＝50Ω
H．滑动变阻器R′：全电阻约为1kΩ
I．电源E：电动势9V，内阻忽略不计
J．开关S一个，导线若干
小题1:实验中用螺旋测微器测得金属丝的直径如上图所示，其示数为d＝?mm。

小题2:根据所给实验器材，电流表选用?，电压表选用?（填写实验器材前面的字母）。
小题3:根据所给实物图，在右侧方框中作出实验原理图。
?
小题4:若测得的金属丝直径用d表示，电流表G的读数用I表示，电压表V的 读数用U表示，则由已知量和测得量的符号表示金属丝的长度L＝?。

参考答案：
小题1:1.125±0.001（2分）
小题2:C（1分）? E（1分）
小题3:如右图

小题4:

本题解析：（1）读数为1.125±0.001 （2）由于电源电动势为9V，故电压表采用E。估算电流最大为0.09A，故电流表选C。（3）实验原理如右图所示（4）电压表V通过的电流为，R0两端的电压为，RL两端的电压为，又由电阻定律可解得，

本题难度：一般

5、选择题  用两个相同的G表改装成量程不同的电流表A1和A2，其中A1的量程是A2的2倍，现将它们接入电路，下列说法正确的是
A．若两表串联，则指针偏角θ1＜θ2，两表示数相等
B．若两表串联，则指针偏角θ1＝θ2，A1示数大于A2示数
C．若两表并联，则指针偏角θ1＝θ2，两表示数相等
D．若两表并联，则指针偏角θ1＞θ2，两表示数相等

参考答案：AD

本题解析：若两表串联，则两只电流表的示数应该相同，因为A1的量程是A2的2倍，所以指针偏角θ1＜θ2，A正确，B错误；
若两表并联，则两电流表头G两端的电压相同，所以偏转的角度相同，并且量表的示数相同，C错误；D正确
故选AD
点评：关键是理解电流表是并联了一个电阻分流，然后根据欧姆定律分析

本题难度：简单
