1、实验题  (8分)某同学采用如图甲所示的电路测电源电动势和内电阻，在实验中测得多组电压和电流值，通过描点作图得到如图所示的U-I图线，
①由图可较准确求出该电源电动势E=?V，内阻r=?Ω(结果保留三位有效数字)．
②若考虑电表内阻对电路的影响，则所测得的电源电动势与真实值相比?(填“偏大”“偏小”“相等”)，所测电源内阻与真实值相比?(填“偏大”“偏小”“相等”)．

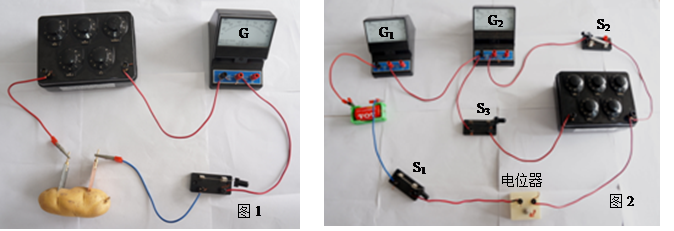

2、实验题  （10分）（1）小宁同学在课外读物上看到一些果蔬也可以制成电池，于是尝试用新鲜的马铃薯来当“电池”，并利用实验室里提供的灵敏电流计G（内阻未知，量程为300μA） ，电阻箱（0—9999.9Ω），锌板、铅板各一块，开关一只，导线若干，按照图1连好电路来测量该“马铃薯电池”的电动势，调节电阻箱，得到了多组数据，其中2组为I1=140μA，R1=5000Ω，I2=210μA，R2=2700Ω，则可求出该电池的电动势E="_________" V （保留3为有效数字）

（2）小华认为利用第（1）题的2组数据也可以求得电池内阻，但是由于G表内阻未知，不是很精确，为了精确测量出内阻应先测出G表内阻Rg，他按照图2连好电路（其中电位器相当于阻值极大的滑动变阻器，G1、G2为完全相同的电表），具体操作如下：

①S1闭合前，调节电位器阻值达到最大，闭合S1、S2，断开S3；
②调节电位器使G1、G2示数均为I=200μA；
③保持电位器阻值不变，闭合S1、S3，断开S2；
④调节电阻箱阻值，使G1示数μA， 此时电阻箱示数如图3。
根据以上步骤得到的结果，求出“马铃薯电池”的内阻r=_________Ω
（3）小明想利用图像法处理数据，更为精确地测量该“马铃薯电池”电动势和内阻，请在下列方框里设计数据记录表格

3、填空题  某同学要测量一电压表的内阻，现备有下列器材
A．多用电表一个
B．待测直流电压表（量程3V）
C．滑动变阻器一个（阻值0-100Ω）
D．直流电源一个（电动势15V，内阻不计）
E．电键一个，导线若干

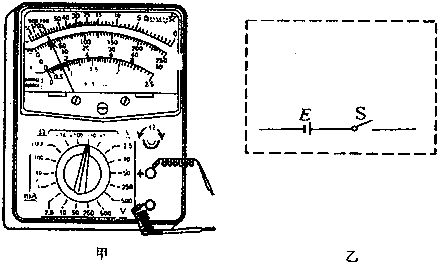

（1）方法一：用多用电表的欧姆档粗测电压表的内阻．将选择开关置于欧姆档“×10”的位置，调零后进行测量，指针位置如图所示，欲使测量结果较为准确一些，应将选择开关换成欧姆档______的位置，然后重新调零进行测量．
（2）方法二：利用上述器材进行较准确测量．
①图乙虚线框中已画出部分实验电路，请将其余部分补充完整
②写出要直接测量的物理量以及它们的字母代号：______；
③用所测物理量表示待测电压表内阻的表达式为RV=______．

4、实验题  在一次课外实践活动中，某课题研究小组收集到数码相机、手机等电子产品中的一些旧电池以及从废旧收音机上拆下的电阻、电容、电感线圈等电子元件，现从这些材料中选取两个待测元件，一是电阻R0（约为2kΩ），二是手机中常用的锂电池（电动势E标称值为3.7 V，允许最大放电电流为100 mA）。在操作台上还准备了如下实验器材：
A．电压表V（量程4V，电阻RV约为4.0kΩ）
B．电流表A1（量程100 mA，内阻不计）
C．电流表A2（量程2 mA，内阻不计）
D．滑动变阻器R1（0-2kΩ，额定电流0.1A）
E．电阻箱R2（0-999.9Ω）
F．开关S一只，导线若干
（1）为了测定电阻R0的阻值，小组的一位成员，设计了如图甲所示的电路原理图，所选取的相应器材（电源用待测的锂电池）均标在图上，其器材选取中有不妥之处，你认为应该怎样调整？__________________________________________________
（2）如果在实际操作过程中，发现滑动变阻器R1、电压表V已损坏，请用余下的器材测量锂电池的电动势E和内阻r。
①请你在方框乙中画出实验电路原理图（标注所用器材符号）；
②该实验小组的同学在实验中取得多组数据，然后通过作出如图丙所示的线性图象处理数据，则电源电动势为___________V，内阻为___________Ω。

5、实验题  多用电表是实验室和生产实际中常用的仪器．
小题1:如图甲是一个多用电表的内部电路图，在进行电阻测量时，应将S拨到?或?两个位置，在进行电压测量时，应将S拨到?或?两个位置。
小题2:使用多用电表进行了两次测量，指针所指的位置分别如图中a所示。若选择开关处在“×10Ω”的电阻档时指针位于a，则被测电阻的阻值是?Ω。
