参考答案：
（II）（1）如下图（3分）?

（2）（3分）

本题解析：由于本实验没有电压表，所以两个电流表都要用到，电流表A2内阻已知，还有定值电阻，所以可以用电流表A2改装成一个电压表，因为本实验要通过描点连线的到数据，所以应该取多组数据，滑动变阻器要用分压的连接方式，电流表A1内阻与待测电阻相当，电流表要用外接法，由串并联关系可以求出电阻表达式为

本题难度：简单

3、简答题  有一待测的电阻器Rx，甲乙两同学分别采用了不同的方法进行测量
（1）甲同学直接用多用电表测其电阻．用已经调零且选择旋钮指向欧姆挡“×10”位置的多用电表测量，发现指针偏转角度太大，这时应将选择旋钮指向欧姆挡“______”位置，调零后测量，其表盘及指针所指位置如图所示，则此段电阻丝的电阻为______Ω．
（2）乙同学则利用实验室里下列器材进行了测量：
电压表V（量程0～5V，内电阻约10kΩ）
电流表A1（量程0～500mA，内电阻约20Ω）
电流表A2（量程0～300mA，内电阻约4Ω）
滑动变阻器R1（最大阻值为10Ω，额定电流为2A）
滑动变阻器R2（最大阻值为250Ω，额定电流为0.1A）
直流电源E（电动势为4.5V，内电阻约为0.5Ω）
电键及若干导线
为了精确画出I-U图线．他设想电表读数从零开始变化，以便多测出几组电流、电压值，故电流表应选用______，滑动变阻器选用______（选填器材代号），利用选择的器材，请你在图一方框内画出理想的实验电路图，并将图二中器材连成符合要求的电路．

参考答案：（1）欧姆表的指针是从左侧开始旋转，若转动偏角太大，说明所选档位太大，应换小档位，故应选×1档；
由指针指示可知，示数为22，则电阻为22×1=22Ω
（2）由题意可知，要求电流从零开始变化，则滑动变阻器一定要选用分压接法，此时滑动变阻器应选小电阻，故滑动变阻器选R1；由于用欧姆表测出的电阻为22Ω，则由欧姆定律可知，电路中的最大电流为：4.522=204mA，故为了准确电流表应选A2；
因电流表内阻接过待测电阻，故只能采用电流表外接法，原理图如下图一；
由原理图可画出实物图，如图二所示；注意在画图时将线接在接线柱上，并且导线不能交叉；
故答案为：（1）×1；22；（2）A2；R1； 原理及实物图如下；

本题解析：

本题难度：一般

4、实验题  用伏安法测量一定值电阻的实验，所用的器材及规格如下：
待测电阻RX（约100Ω）
直流毫安表（量程0-10mA，内阻约50Ω）
直流电压表（量程0-3V，内阻约5kΩ）
直流电源（输出电压3V，内阻可不计）
滑动变阻器（0-15Ω，允许最大电流1A）
电键一只，导线若干。
小题1:根据所给器材的规格和实验要求，设计电路，并在图甲和图乙中补画出正确的连接线
一实验员按电路图完成正确连接，在开关闭合后，发现电压表和电流表均无示数。现用多用电表检查电路故障，需要检测的有：电源．开关．变阻器．待测电阻．5根导线以及电路中1至10的各连接点。已知电压表和电流表均无故障。
小题2:为了检测变阻器．待测电阻以及5根导线，在连接点1．10已接好的情况下，应当选用多用电表的?档；在连接点1．10同时断开的情况下，应当选用多用电表的?档。
小题3:在开关闭合情况下，若测得6．7两点间的电压接近电源的电动势，则表明_?_??可能有?故障。

参考答案：

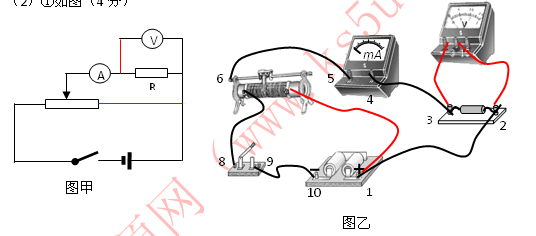

小题1:如图

小题2:电压 （2分）??欧姆
小题3:滑动变阻器 （1分）?断路（1分）

本题解析：略

本题难度：一般

5、实验题  (12分) 现用伏安法研究热敏电阻在不同温度下的伏安特性曲线要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻Rx和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪器和器具有：盛有热水的热水瓶（图中未画出）、电源（3V、电阻可忽略）、直流电流表A（内阻约1Ω）、直流电压表V（内阻约5kΩ）、滑动变阻器R（0~20Ω）、开关K、导线若干。

（1）在图（a）中的方框中画出实验电路图，要求测量误差尽可能小。
（2）根据电路图，在图（b）的实物图上连线。
（3）完成接线后的主要实验步骤正确的顺序是：_____________
A．绘出各测量温度下热敏电阻的伏安特性曲线。
B．往保温杯中加入一些热水，待温度稳定时读出温度计值；
C．重复前面步骤，测量不同温度下的数据；
D．调节滑动变阻器，快速测出几组电流表和电压表的值。

参考答案：（1）见解析（2）见解析 （3）BDCA

本题解析：（1） 因为待测热敏电阻的阻值约4~5Ω。电阻很小，所以采用电流表的外接法，避免电流表的分压，在描述导体的伏安特性曲线时需要电压从零开始，所以采用变阻器的分压接法，如图所示：
?
（2）实物图如图所示：

（3）实验时需要先加热水，然后调节滑动变阻器，快速测出几组电流表和电压表的值。然后再改变温度，再测出几组电流表和电压表的值。最后绘出各测量温度下热敏电阻的伏安特性曲线。
点评：本题的关键是明白：根据给出的仪器，怎么设计电路实验误差最小，

本题难度：一般
