1、选择题  如图所示，电源电动势为E，内阻忽略不计，滑动变阻器的滑片P置于中点；两平行极板间有垂直纸面的匀强磁场，一带正电的粒子以速度v0正好水平向右匀速穿过两板（不计重力）．以下说法正确的是?（　　）
A．若粒子带负电，也可以沿图示方向以相同速度沿直线穿过此区域
B．将滑片P向上移动一点，该粒子穿出两板过程中电势能减小
C．将滑片P向上移动一点，该粒子穿出两板过程中动能减小
D．把R调为原来的一半，则能沿直线穿出的粒子速度为是

2、选择题  在图中所示的电路中，当滑动变阻器的滑动触片向 b端移动时，正确的说法是

A．伏特表 V和安培表A的读数都减小
B．伏特表V和安培表A的读数都增大
C．伏特表V的读数增大，安培表A的读数减小
D．伏特表V的读数减小，安培表A的读数增大

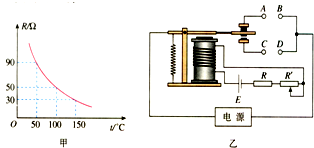

3、简答题  如图所示，图甲为热敏电阻?R-t?图象，图乙为用此热敏电阻?R?和继电器组成的一个简单恒温箱控制电路，继电器线圈的电阻为?150Ω．当线圈中的电流大于或等于?20mA时，继电器的衔铁被吸合．继电器线圈供电的电池电动势E=6V，内阻不计．图中的“电源”是恒温箱加热的电源．
（1）应该把恒温箱内的加热器接在?A、B?端还是?C、D?端？
（2）如果要使恒温箱内的温度保持?150℃，可变电阻?R′的值应调节为多少？

4、选择题  右图是根据某次测定电池的电动势和内阻的实验记录的数据作出的U—I图像，关于这个图像的说法中正确的是(? )

A．纵轴截距表示待测电池的电动势，即E=1.5V
B．横轴截距表示短路电流，即I0=0.5A
C．根据，计算出待测电池内阻为3Ω
D．根据，计算出待测电池内阻为1Ω

5、选择题  如图所示，滑动变阻器的总电阻R=60Ω，A、B间的电压U=18V且保持不变，R0=60Ω，先将开关S断开，移动滑片P使电压表示数为9.0V，然后将开关S闭合，若忽略电表对电路的影响，则电表的示数为（　　）
A．电流表读数是0.30A
B．电流表读数是0.24A
C．电压表读数是7.2V
D．电压表读数是9.0V
