1、简答题

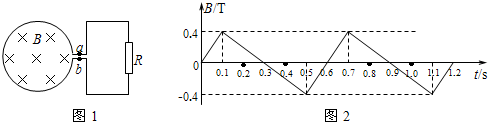

如图1所示，匝数n=200匝的圆形线圈，面积S=50cm2，放在匀强磁场中，线圈平面始终与磁场方向垂直，并设磁场方向垂直纸面向里时，磁感应强度为正．线圈的电阻为r=0.5Ω，外接电阻R=1.5Ω．当穿过线圈的磁场按图2所示的规律变化时，求：
（1）0～0.1s内a、b两点哪一点的电势高？a、b两点之间的电压U为多少？
（2）0.1s～0.5s内通过R的电荷量．

参考答案：（1）由图2可知，在0～0.1s内，磁感应强度垂直纸面向里且磁感应强度变大，
由楞次定律可得，线圈中的感应电流沿逆时针方向，则b点电势高，a点电势低；
在0～0.1s内，由法拉第电磁感应定律得：
感应电动势E=n△Φ△t=nS△B△t=200×50×10-4m2×0.4T-0T0.1s=4V，
由闭合电路的欧姆定律可得：电路电流I=Er+R=4V0.5Ω+1.5Ω=2A，
a、b两点之间的电压U=IR=2A×1.5Ω=3V；
（2）感应电动势E=n△Φ△t=nS△B△t，
电路电流I=Er+R=nS△B(r+R)△t，
感应电荷量q=I△t=nS△Br+R，
由图2所示图象可知，在0.1s～0.5s内通过R的电荷量：
q=I△t=nS△Br+R=200×50×10-4m2×-0.4T-0.4T0.5s-0.1s=-2C，
则通过电阻R的电荷量是2C．
答：（1）0～0.1s内b点电势高；a、b两点之间的电压U为3V；
（2）0.1s～0.5s内通过R的电荷量是2C．

本题解析：

本题难度：一般

2、填空题  有一电压表的量程为3 V，内阻为900 Ω．由于没有电流表，需要将其改装成一个量程为0.6 A的电流表．则应该?联一个阻值，改装成的电流表内阻是?Ω；当用改装好的电流表测某一电流时，指针的读数为1.2 V，则对应的电流为?A ．

参考答案：?并 ?联；? 5?Ω；?0.24?A ．

本题解析：将电压表改装成电流表，可以并联一个小阻值的电阻，改装成的电流表内阻是：5Ω，电压表的满偏值为3V，相应的电流值为0.6A，?，计算得I=0.24A，所以指针的读数为1.2 V，则对应的电流为0.24A
故答案为：并；5；0.24

本题难度：简单

3、选择题  如图所示，直线a为电源的U-I图线，直线b为电阻R的U-I图线，用该电源和该电阻组成闭合电路时，电源的内阻和电源的效率分别为(?).

A．0.5Ω、33.3％
B．2Ω、33.3％
C．0.5Ω、67％
D．2Ω、67％

参考答案：C

本题解析：
试题解析：由图线a可知，电源的电动势为3V，短路电流为6A，故电源的内阻为r==0.5Ω，故B、D是不对的；电源的效率η==67％，故C是正确的，A是不对的。

本题难度：一般

4、填空题  在电解液中，（1）若5 s内沿相反方向通过某截面的正、负离子的电荷量均为5 C，则电解液中的电流为?A。（2分）（2）若5 s内到达阳极的负离子和到达阴极的正离子均为5 C，则电流为 ?A。（2分）

参考答案：? 2?，? 1?

本题解析：略

本题难度：简单

5、简答题  两条光滑平行金属导轨间距d=0.6m，导轨两端分别接有R1=10Ω，R2=2.5Ω的电阻，导轨上其他电阻忽略不计．磁感应强度B=0.2T的匀强磁场垂直于轨道平面向纸外，如图所示，导轨上有一根电阻为1.0Ω的导体杆MN，不计伸出导轨的长度，当MN杆以v=5.0m/s的速度沿导轨向左滑动时，
（1）MN杆产生的感应电动势大小为多少，哪一端电势较高？
（2）用电压表测杆两端MN间电压时，电表的示数为多少？
（3）杆所受的安培力的大小为多少？方向怎样？

参考答案：（1）杆在做切割磁感线的运动，由E=Bdv代入数值E=0.2×0.6×5V=0.6V，
由右手定则可得到M端的电势高；
（2）电压表测得的是电路的外电压，
由闭合电路欧姆定律得：I=ER外+r? ①，
其中R外=R1R2R1+R2=10×2.510+2.5Ω=2.0Ω? ②
①②联立得：I=0.62.0+1.0A=0.2A，
由欧姆定律得：UMN=IR外=0.2×2V=0.4V
（3）由安培力公式得：F=BId=0.2×0.2×0.6N=0.024N
左手定则判定F的方向为向右

本题解析：

本题难度：一般
