1、实验题  （10分）电动自行车具有环保、节能、便捷等优点，但电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内阻变大．某兴趣小组将一辆旧电动自行车充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻．

(1)用多用电表直流电压“50 V”挡测量每块电池的电动势．测量电池A时，多用电表的指针如图甲所示，其读数为________ V.
(2)用图乙所示的电路测量A、B、C、D四块电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5 Ω.改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别作出A、B、C、D四块电池的－R图线，如图丙所示．由图线C可知电池C的电动势E＝________ V，内阻r＝________ Ω.

图丙
(3)分析图丙可知，电池________(选填“A”、“B”、“C”或“D”)较优．

参考答案：(1)11.0(答“11”不给分)　(2)12　1　(3)C

本题解析：(1)中间刻度线为直流电压档，量程50v ，而刻度共计50格，每格为1v，指针指到第11格，因此读数为11.0v，估读一位。(2)根据串联电路可得，即，图象斜率即为电动势倒数，由图象C可以看出，当电阻箱连入电路中电阻为0时对应电流为2 A，图象C的延长线与横轴交点为R0＋r＝6 Ω，故电源电动势为12 V，内阻为1 Ω.(3)图象的延长线与横轴的交点离原点越远表示电源内阻越大，图象C的延长线与横轴的交点离坐标原点最近，所以电源C较优．

本题难度：一般

2、实验题  有一待测电阻R，其阻值在1000～1100Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V（量程0～15V，内电阻约20kΩ）
电流表A1（量程0～30mA，内电阻约20Ω）
电流表A2（量程0～300mA，内电阻约40Ω）
滑动变阻器R1（最大阻值为20Ω，额定电流为1A)）
滑动变阻器R2（最大阻值为300Ω，额定电流为0.1A）
直流电源E（电动势为9V、内电阻约为0.5Ω）
开关及导线若干
实验要求电表读数从零开始变化，并能多测几组电流、电压值，以便画出电流电压的关系图线，为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节，则
（1）电流表应选用______________（填实验器材的代号）；
（2）滑动变阻器应选用______________（填实验器材的代号）；
（3）甲、乙、丙、丁四个电路图中符合要求的电路图是______________图。?

参考答案：（1）A1
（2）R1
（3）丙

本题解析：

本题难度：一般

3、实验题  如图所示的电路为用伏安法测量金属电阻R的电路图，当S接a时，电压表示数为2.7V，电流表示数为5.0mA，当S接b时，电压表示数为2.8V，电流表示数为4.0mA，那么为了较准确测量该电阻S应接于?点(填a或b)，该电阻测量值较准确的数值等于_______Ω，测量值比真实值_______（填偏大或偏小）。

参考答案：b 点 700欧?偏大

本题解析：略

本题难度：简单

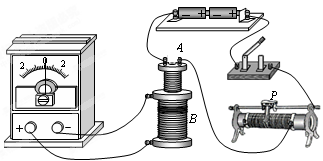

4、实验题  如图所示是“研究电磁感应现象”的实验装置。

小题1:将图中所缺导线补接完整。
小题2:如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将____?_______；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将___?__________。（以上两空选填“向右偏”、“向左偏”或“不偏转”）

参考答案：
小题1:
小题2:

本题解析：此题涉及电学实验研究电磁感应现象，探讨电磁感应现象产生的条件。由电源电键滑动变阻器和小螺线管组成闭合回路，控制磁场的变化。由大螺线管和电流计组成闭合回路，探究电磁感应现象。当在闭合开关时发现灵敏电流计的指针向右偏了一下，此时螺线管中B中磁通量变大。将原线圈迅速从副线圈拔出时，磁场方向与刚才相同，但是磁通量减小，感应电流与刚才的感应电流方向相反，即电流计指针将向左偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电阻变小，电流变大，磁通量变化与闭合电键时相同，电流计指针将向右偏。本题考查电磁感应现象的条件，同时涉及到了楞次定律的应用，难度一般。

本题难度：简单

5、实验题   在“描绘小灯泡的伏安特性曲线”实验中用导线a、b、c、d、e、f、g和h按图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后：

①若电压表的示数为2V，电流表的的示数为零，小灯泡不亮，则断路的导线为_____；
②若电压表的示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线为______；
③若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____________.

参考答案：
当电压表有读数，而小灯泡又不亮时说明了导线d断；当电压表示数为零，电流表有示数，小灯泡亮说明回路中有电流，断线位置必定在电压表接线的两端，如果是d断，灯泡将不亮，则只能是h断；若反复调节滑动变阻器，小灯泡亮度变化，而电压表、电流表示数不能调为零，说明此时有电流流过电压表，如果是a、f断，电压表、电流表读数均为零（无论怎样调节），故只能是导线g断路。答案：①d导线；②h导线；③g导线

本题解析：略

本题难度：一般
