1、实验题在测电阻的实验中，待测电阻Rx大约为20Ω，从实验室找出以下供选择的器材：（要求电压从0开始调节，测量数据尽可能精确）
A电池组(电动势3 V，内阻约1Ω)? B电流表A1(0～150 mA，内阻Rg1约5Ω)
C.电压表V(0～3 V，内阻5kΩ)? D电压表V(0～15 V，内阻10 kΩ)
E滑动变阻器R1(0～20Ω)? F滑动变阻器R2(0～3 000Ω)
G开关、导线若干
(1)实验时应从上述器材中选用____________(填写仪器前字母代号)．
(2)将设计的电路图画在下面虚线框内．

（3）根据电路原理图完成下列实物图连接。

参考答案：（1）ABCEG（2）见解析（3）见解析

本题解析：（1）实验需要电源A，电流表B,电压表，因为电源电压为3V，为了减小实验误差，所以选用电压表C，为了操作方便，所以滑动变阻器选用E，还需要导线和开关G，所以选 ABCEG（每缺少1项扣1分；有错误选项不得分。）
（2）实验要求电压从零开始，所以采用滑动变阻器的分压解法，被测电阻阻值很小，所以需要电流表的外接法，故如右图所示。

（分压电路正确给2分，测量电路正确给2分）
（3）如下图所示。（每根导线各1分）

点评：做此类型题目时，仪器的选择和电路图的画法是难点，所以要按照题目的要求以及给出的仪器进行选择，

本题难度：一般

2、实验题在“测定金属的电阻率”的实验中，用以下器材测量待测电阻Rx的阻值，所测金属丝的阻值大约为80?Ω。
A．电源E，电动势约为6.0 V、内阻忽略不计
B．电流表A1，量程0～50 mA、内阻Rg1约为0.5 Ω
C．电流表A2，量程0~30 mA、内阻为Rg2=2 Ω
D．电压表V，量程0～15 V、内阻为10 kΩ
E．定值电阻R0，阻值为58 Ω
F．滑动变阻器R1，最大阻值为20 Ω
G．滑动变阻器R2，最大阻值为3 kΩ
H．单刀单掷开关
K．导线若干
要求测量中尽量减小误差，并测多组数据。
(1)实验中所需的器材有_________；
(2)请画出测量金属丝的电阻Rx的电路图；?
(3)所测金属丝的电阻的表达式为Rx=_________。

参考答案：(1)ABCEFH
(2)

本题解析：

本题难度：一般

3、实验题（13分）在“描绘标有‘9V，5W’小灯泡伏安特性曲线”的实验中，要求测量从0V到9．0V的电压下通过小灯泡的电流，实验室提供了下列器材：
A．电流表A1（量程100mA，内阻1Ω）；
B．电流表A2（量程0．6A，内阻0．3Ω）；
C．电压表V1（量程3．0V，内阻3kΩ）；
D．电压表V2（量程15．0V，内阻10kΩ）；

E．滑动变阻器R1（最大阻值为50Ω）；F．滑动变阻器R2（最大阻值为500Ω）；
G．电源E（电动势15V，内阻忽略）；H．电键、导线若干。
（1）为了提高测量准确度和有效性，应选择的器材为（只需填写器材前面的字母即可）电流表?；电压表?；滑动变阻器?.

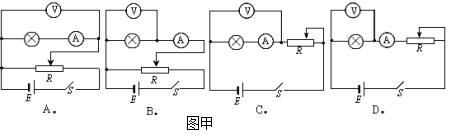

（2）下列给出的测量电路图甲中，最合理的是?.

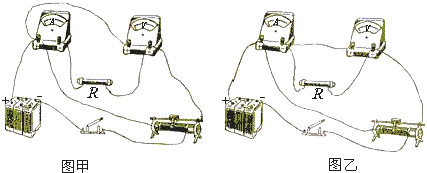

（3）某同学已连接好的电路如图乙，其中两个不当之处是①?②?__
（4）某同学用正确的方法分别测得两只灯泡L1和L2的伏安特性曲线如图丙中Ⅰ和Ⅱ所示。然后又将灯泡L1、L2分别与电池组连成如图丁所示电路.测得通过L1和L2的电流分别
为0．30A和0．60A，则电池组的电动势为　 V，内阻为　 Ω（数值取到小数点后一位）.

参考答案：（1） B? D? E；（2） B；（3）①电键闭合?②滑动变阻器滑片位置在中间
（4） 9．6——10．4V? 6．0——8．0Ω

本题解析：（1）根据小灯泡的规格可知其最大电压为9V，所以电压表选D，量程为15V；最大电流为A，所以电流表选B，量程为0.6A；由于小灯泡两端的电压从0开始变化，滑动变阻器采取分压接法，所以选E，总阻值为50Ω．
（2）因为要求小灯泡两端的电压从0开始变化，所以滑动变阻器采取分压接法，又因为小灯泡的电阻为Ω，比较小，所以电流表采取外接法，故选Ｂ．
（3）做电学实验连接实物时要断开开关，图中没有；由于采取分压接法，要使滑动变阻器并联部分的阻值最小，而图中的滑片在中间．
(4)由图丁可知小灯泡两端的电压即为路端电压.对于L1由图丙可知当电流为I1时的路端电压为U1，对于L2由图丙可知当电流为I2时路端电压为U2，利用闭合电路的欧姆定律可列方程求解即可．

本题难度：一般

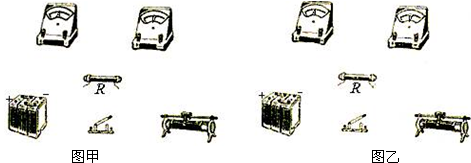

4、简答题如图甲、乙是两组同样的器材实物图，用来测量待测电阻R的阻值，每组器材中包括：电池，电键，变阻器，电压表，电流表，等测电阻R，若干导线．

（1）如果待测电阻R的阻值比电压表的内阻不是小很多，但R的阻值比电流表的内阻大很多，试在图甲中连线使之成为测量电路；如果待测电阻R的阻值比电流表的内阻不是大很多，但R的阻值比电压表的内阻小很多，试在图乙中连线使之成为测量电路．
（2）如果已知上述电压表的内阻RV和电流表的内阻RA，对图甲和图乙中连成的测量电路，分别写出计算待测电阻的公式（用测得的量和给出的电表内阻来表示）．

参考答案：（1）控制电路的选择：由于滑动变阻器阻值大小不确定，分压、限流接法都可；
测量电路的选择：阻R的阻值比电压表的内阻不是小很多，但R的阻值比电流表的内阻大很多，说明电压变的分流大，电流表的分压小，故应采用电流表的内接法进行测量，其电路图如图甲所示：
待测电阻R的阻值比电流表的内阻不是大很多，但R的阻值比电压表的内阻小很多，说明电压变的分流小，电流表的分压大，故应采用电流表的外接法进行测量，其电路图如图乙所示：

（2）用图甲线路时，若电压表示数为U，电流表示数为I，则待测电阻两端的电压为：U-IRA；
所以待测电阻为：R=U-IRAI．
用图乙线路时，若电压表示数为U，电流表示数为I，则待测电阻两端的电流为：I-URV；
所以待测电阻为：R=UI-URV?
故答案：（1）电路图如上所示（采用限流接法亦可）
（2）图甲待测电阻：R=U-IRAI；图乙待测电阻：R=UI-URV

本题解析：

本题难度：一般

5、实验题在物理兴趣小组活动中，一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验．
电压表　量程3 V　内阻约为900 Ω
电压表　量程10 V　内阻约为3 kΩ
电流表　量程60 mA　内阻约为5 Ω
电源E1　电动势1.5 V　内阻约为0.2 Ω
电源E2　电动势4.5 V　内阻约为0.4 Ω
滑动变阻器(最大阻值为10 Ω)、粗细均匀的同种电阻丝、开关、导线和刻度尺

其主要实验步骤如下：
A．选取图中器材，按示意图连接电路
B．用伏安法测定电阻丝的阻值R
C．用刻度尺测出电阻丝的长度L
D．依次减小电阻丝的长度，保持电路其他部分不变，重复步骤B、C
E．处理数据，根据下列测量结果，找出电阻丝阻值与长度的关系

L(m)	0.995 6	0.804 9	0.598 1	0.402 1	0.195 8
R(Ω)	104.8	85.3	65.2	46.6	27.1

为使实验尽可能准确，请你对上述步骤中画线处加以改进．
(Ⅰ)______________________________________________________________，
(Ⅱ)_____________________________________________________________．

参考答案：(Ⅰ)电源改选E2(Ⅱ)判断电流表的内外接法，作出相应调整

本题解析：(Ⅰ)电压表量程为3 V，故电源应为；
(Ⅱ)随着电阻丝长度的变化，其阻值逐渐减小，因此用伏安法测其阻值时应先用内接法，后应改为外接法．
点评：本题中由于被测电阻是变化的，所以需要根据阻值的变化调节电流表的内外接法

本题难度：简单
