1、实验题  （10分）电动自行车具有环保、节能、便捷等优点，但电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内阻变大．某兴趣小组将一辆旧电动自行车充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻．

(1)用多用电表直流电压“50 V”挡测量每块电池的电动势．测量电池A时，多用电表的指针如图甲所示，其读数为________ V.
(2)用图乙所示的电路测量A、B、C、D四块电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5 Ω.改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别作出A、B、C、D四块电池的－R图线，如图丙所示．由图线C可知电池C的电动势E＝________ V，内阻r＝________ Ω.

图丙
(3)分析图丙可知，电池________(选填“A”、“B”、“C”或“D”)较优．

2、实验题  有一待测电阻R，其阻值在1000～1100Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V（量程0～15V，内电阻约20kΩ）
电流表A1（量程0～30mA，内电阻约20Ω）
电流表A2（量程0～300mA，内电阻约40Ω）
滑动变阻器R1（最大阻值为20Ω，额定电流为1A)）
滑动变阻器R2（最大阻值为300Ω，额定电流为0.1A）
直流电源E（电动势为9V、内电阻约为0.5Ω）
开关及导线若干
实验要求电表读数从零开始变化，并能多测几组电流、电压值，以便画出电流电压的关系图线，为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节，则
（1）电流表应选用______________（填实验器材的代号）；
（2）滑动变阻器应选用______________（填实验器材的代号）；

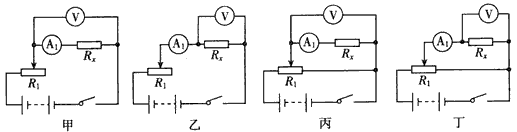

（3）甲、乙、丙、丁四个电路图中符合要求的电路图是______________图。?

3、实验题  如图所示的电路为用伏安法测量金属电阻R的电路图，当S接a时，电压表示数为2.7V，电流表示数为5.0mA，当S接b时，电压表示数为2.8V，电流表示数为4.0mA，那么为了较准确测量该电阻S应接于?点(填a或b)，该电阻测量值较准确的数值等于_______Ω，测量值比真实值_______（填偏大或偏小）。

4、实验题  如图所示是“研究电磁感应现象”的实验装置。

小题1:将图中所缺导线补接完整。
小题2:如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将____?_______；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将___?__________。（以上两空选填“向右偏”、“向左偏”或“不偏转”）

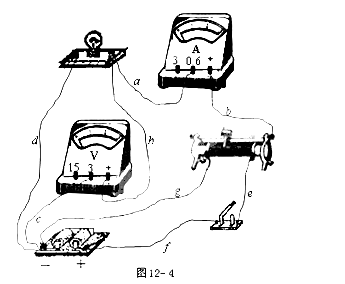

5、实验题   在“描绘小灯泡的伏安特性曲线”实验中用导线a、b、c、d、e、f、g和h按图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后：

①若电压表的示数为2V，电流表的的示数为零，小灯泡不亮，则断路的导线为_____；
②若电压表的示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线为______；
③若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____________.
