参考答案：(1)A1　V2　R2
(2)如图所示

(3)如图所示

本题解析：(1)由于电源电动势为3 V，则电压表应选，常温下待测热敏电阻的阻值为4～5 Ω，再加电流表内阻，由闭合电路欧姆定律可知电路中最大电流小于0.6 A，故电流表应选；本实验研究热敏电阻在不同温度下的伏安特性曲线，要求伏安特性曲线尽可能完整，故滑动变阻器应采用分压接法，滑动变阻器应选
(2)设计电路图时，由于电流表内阻与热敏电阻阻值相差不大，故电流表采用外接法，如图所示．

(3)根据原理图即可将实物图作出，注意实物图中不能交叉，并且导线要接在接线柱上，答案如下图所示；

点评：要研究热敏电阻在不同温度下的伏安特性曲线，则需要电压的变化范围要尽可能的大，故滑动变阻器应采用分压接法，由于热敏电阻为小电阻．故安培表采用外接法；由于热敏电阻的温度变化范围要尽可能的大，故热敏电阻要放在不同的水温中，电路的连接要注意先串联再并联，电流要从正接线柱流入电流表和电压表，滑动变阻器要采用分压接法；按照发生的先后顺序实验步骤应考虑周全．

本题难度：一般

4、填空题  热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4～5Ω热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和仪器具有：
A．电流表A1，量程0.6A，内阻约1Ω
B．电流表A2，量程3A，内阻约2Ω
C．电压表V1，量程15V，内阻约15kΩ
D．电压表V2，量程3V，内阻约5kΩ
E．滑动变阻器R1（0～100Ω）
F．滑视变阻器R2（0～20Ω）
G．电源E（3V、内阻可忽略）
H．盛有热水的热水杯（图中未画出）
I．开关、导线若干
（1）实验中应选用的电流表为______（填“A1”或“A2”），应选用的电压表为______（填
“V1”或“V2”），应选用的滑动变阻器为______（填“R1”或“R2”）
（2）在图（a）的方框中画出实验电路原理图，要求测量误差尽可能小．

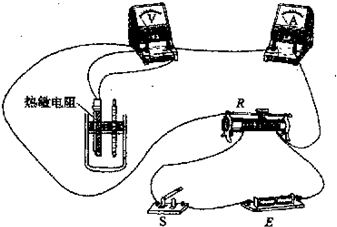

（3）根据电路原理图，在图（b）的实物图上连线．

参考答案：（1）通过热敏电阻电流最大值约为 Imax=ER=34A=0.75A，若电表表选A2，量程过大，指针偏转角过小，误差较大，故应选A1．电源的电动势为3V，选用的电压表V1即可．要研究热敏电阻在不同温度下的伏安特性曲线，则需要电压的变化范围要尽可能的大，故滑动变阻器应采用分压接法，为方便调节，变阻器应选R2．
（2）热敏电阻的阻值随温度的升高而减小，故要研热敏电阻在不同温度下的伏安特性曲线，则需要电压的变化范围要尽可能的大，故滑动变阻器应采用分压接法，热敏电阻的阻值常温下约4～5Ω，故热敏电阻为小电阻．故电流表采用外接法．故电路连接如图所示．
（3）对照电路图，按顺序连接实物图，如图所示．


故答案为：
（1）Al，V2，R2．
（2）如图所示
（3）如图所示

本题解析：

本题难度：一般

5、选择题  用如图所示的电路测量待测电阻RX的阻值时，下列关于电表产生误差的说法中正确的是

[? ]
A．电压表的内阻越小，测量越精确
B．电流表的内阻越小，测量越精确
C．电压表的读数大于RX两端的真实电压，RX的测量值大于真实值
D．由于电压表的分流作用，使RX的测量值小于真实值

参考答案：BC

本题解析：

本题难度：一般
