1、实验题 为描述小灯泡L(2.5 V,1.0 W)的伏安特性曲线,某同学根据如下可供选择的器材设计了如图所示电路(电路还没有完全接好).
A. 电流表(量程0.6 A,内阻约1 Ω)
B. 电压表(量程3 V,内阻约3 kΩ)
C. 滑动变阻器(200 Ω,0.3 A)
D. 滑动变阻器(5 Ω,2 A)
E. 电池组(电动势约3 V,内阻未知)
F. 开关,带夹子的导线若干
G. 待测小灯泡
(1)实验中滑动变阻器应选择________(填“C”或“D”),请以笔代线将尚未连接好的电压表连入电路中;
?
(2)在该同学在连接最后一根导线的c端到直流电源正极之前,请指出其中仅有的2个不当之处.
Ⅰ. ________;
Ⅱ. ________.
改正上述2个不当之处后,他在测量中发现,无论如何调节滑动变阻器的滑片,电压表和电流表的示数均不能取到较小值,其原因可能是导线________(填图中导线代号)没有连接好.(3)该同学完善电路后,测得小灯泡的伏安特性曲线如图所示.若将该小灯泡与阻值为5.0 Ω的定值电阻串联后接在电动势为3.0 V、内阻为1.0 Ω的电源上,则该小灯泡的实际功率为________W.(请保留两位有效数字)
2、实验题 在“测定金属的电阻率”实验中,所用测量仪器均已校准.待测金属丝接入电路部分的长度为L,电阻约为10kΩ,为测定这种金属丝的电阻率ρ,现提供以下实验器材:
A.开关一只,导线若干
B.螺旋测微器
C.电流表A1(量程为1.5mA,内阻的准确值r1为1000Ω)
D.电压表V2(量程为9V,内阻r2大约为6000Ω)
E.滑动变阻器R1(0~10Ω,额定电流3A)
F.直流电源E(电源电动势为12V,内阻约为2Ω)
为了尽可能精确地测量该金属丝的电阻率ρ,回答下列问题:
(1)用螺旋测微器测得该金属丝的直径如图所示,其直径D=??mm。
(2)在方框中画出测量金属丝电阻的实验电路图,并标明所选仪器的符号。
(3)若已测得该金属丝长度为L,直径为D,电阻为Rx,则该金属丝的电阻率ρ=?。
3、实验题 某研究性学习小组为了研究手中电器元件电阻特性,描绘出电器元件伏安特性曲线,该学习小组在实验室中测量出多组电压和电流值,数据记录在下表中:
现实验室中备有下列器材:
电压表V1(量程0一3V,内阻约10kΩ)
电压表V2(量程0一15V,内阻约50kΩ)
电流表A1(量程0一50mA,内阻约40Ω)
电流表A2(量程0一200mA,内阻约10Ω)
滑动变阻器R1(0一15Ω,额定电流1A)
滑动变阻器R2(0一1kΩ,额定电流100mA)
电源E(电动势4V,内阻不计)
开关S和导线若干
(1)请根据表中的实验数据,在给出的方格纸内作出I一U图线;
(2)通过分析可以得出该电器元件电阻特性:_____________________________;
(3)为提高实验结果的准确程度,从题中选出该同学实验时所用的器材:电流表为_______________(填A1或A2),电压表为_______________(填V1或V2),滑动变阻器为_______________(填R1或R2);
(4)为达到上述目的,请补充画出正确的实验电路实物图。
4、实验题 (10分)测量某电流表内阻的电路如图所示. 供选择的仪器如下:
①待测电流表G1(0~10 mA,内阻约为),②标准电流表G2(0~5 mA,内阻为),③定值电阻R1(),④定值电阻R2(),⑤滑动变阻器R3(0~),⑥滑动变阻器R4(0~),⑦干电池(1.5 V),⑧开关S及导线若干.
(1)为使G1,G2的读数均能达到满偏电流的一半以上,定值电阻应选________,滑动变阻器应选_________(填写序号).
(2)补全实验步骤:
①按电路图连接电路,将滑动触头移至最________(填“左”或“右”)端;
②闭合开关S,移动滑动触头至某一位置,记录G1,G2的读数I1,I2;
③操作中,多次改变_________,记录相应的G1,G2读数I1,I2;
④以I2为纵坐标,I1为横坐标,作出相应图线,如图所示.
(3)若I2-I1图线的斜率为0.48,则待测电流表内阻为________
5、实验题 在测定金属丝电阻率的实验中,金属丝长约0.8m,直径小于1mm,电阻在5Ω左右,实验步骤如下:

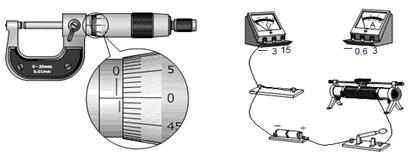

(1)用螺旋测微器测量金属丝直径如图,则图中读数为?;
(2)用伏安法测量金属丝的电阻R。试把图中所给的器材连接成测量R的合适的线路。图中电流表的内阻接近lΩ ,电压表内阻为几千欧,电源的电动势为3V ,变阻器的阻值为0Ω~10Ω 。
(3)闭合电键后,发现电路有故障(已知电源、电表和导线均完好,电源电动势为E):
a.若电流表示数为零、电压表示数为E,则发生故障的是?(填“待测金属丝”“滑动变阻器”或“电键”)。
b.若电流表、电压表示数均为零,该同学利用多用电表检查故障。先将选择开关旋至?档(填“欧姆×100”“直流电压10V”或“直流电流2.5mA”),再将红表笔连接电源正极进行排查。
