1、实验题  为了测量某金属丝的电阻，实验中使用的器材有：
a.金属丝（长度x0为1.0m，电阻约5Ω~6Ω）
b.直流电源（4.5V，内阻不计）
c.电流表（200mA，内阻约1.0Ω）
d.电压表（3V，内阻约3 kΩ）
e.滑动变阻器（50Ω，1.5 A）
f.定值电阻R1（100.0Ω，1.0 A）
g.定值电阻R2（10.0Ω，1.0 A）
h.开关，导线若干

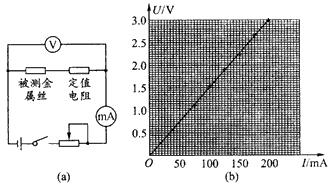

（1）该实验的电路图如图(a)所示，且在实验中两块电表的读数都能接近满偏值，定值电阻应该选____（填“R1”或“R2”）；

（2）该同学根据测量时电流表的读数I、电压表的读数U描绘的U-I图像如图(b)所示，根据图像可以求得金属丝的电阻为Rx=____Ω（保留两位确效数字）。
（3）设法保持金属丝的温度不变，而逐渐改变上述总长度为x0的金属丝实际接入电路的长度x，当电压表的示数保持不变时，下图中能正确反映了流过定值电阻中的电流I随x大致变化规律的是____。

参考答案：（1）R2
（2）5.0
（3）C

本题解析：

本题难度：一般

2、实验题  伏安法测电阻时，电流表有内、外两种接法，如图所示。若两种接法测量时电压表与电流表示数均为U和I，则甲、乙两电路的测量值均为　　（用U和I表示），但真实值间的大小关系?（选填“>”、“=”或“<”）
?

参考答案：；? <

本题解析：略

本题难度：简单

3、实验题  （1）在做“用单摆测定重力加速度”的实验中，用主尺最小分度为1mm，游标上有20个分度的卡尺测量金属球的直径，结果如图甲所示，可以读出此金属球的直径为 mm
单摆细绳的悬点与拉力传感器相连，将摆球拉开一小角使单摆做简谐运动后，拉力传感器记录了拉力随时间变化的情况，如图乙所示，则该单摆的周期为? s。

（2）电流表A1的量程为0—20A、内电阻约为500Ω，现要测其内阻，除若干开关，导线之外还有器材如下：

电流表A2：量程为0—200A、内阻为500Ω
滑动变阻器R1：阻值0—20Ω
电阻箱R2：阻值0—9999Ω
保护电阻R3：阻值3kΩ
电源：电动势E约1.5V、内电阻r约2Ω
①如图丙所示，某同学设计了部分测量电路，在此基础上请你将滑动变阻器接入电路中，使实验可以完成。
②电路完整后，依你所选方案写出测量电流表A1内电阻的实验步骤及它的结果或计算公式。

参考答案：

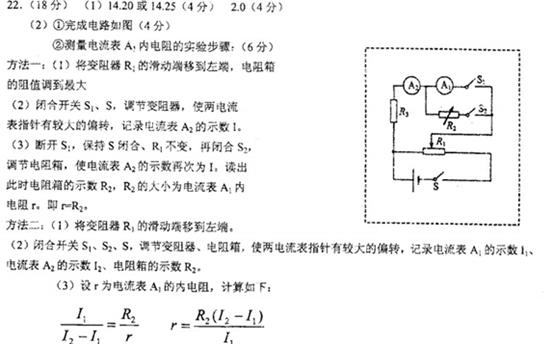

本题解析：（1）金属球的直径为，14mm+5×0.05mm=14.25mm，小球在最低点时拉力最大，第二次到最低点时，经过的时间为半个周期，所以该单摆的周期为2.0s
（2）①实物图如下

②实验步骤1、将变阻器移到最左端，2、闭合所受开关，调节变阻器，电阻箱，使两电流表指针有较大偏转，记录电流表的示数，电流表的示数，电阻箱的示数
3、设r为电流表的内阻，计算式为，所以有

本题难度：简单

4、实验题  如下图所示为一电学实验的原理图。该实验可用来测量待测电阻Rx的阻值（约500Ω）。实物图所给两电流表量程相同，内阻都很小。实验步骤如下：
（1）调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端；
（2）合上开关S；
（3）将滑动变阻器的滑动头向左端滑动， 使两个电压表指针都有明显偏转；
（4）记下两个电流表和的读数I1和I2；
（5）多次改变滑动变阻器滑动头的位置，记下和的多组读数I1和I2；
（6）求Rx的平均值。

回答下面问题：
小题1:不计电流表内阻的影响，用I1、I2和R0表示Rx的公式为Rx=?。
小题2:考虑电流表内阻的影响，用I1、I2、R0、的内阻r1、的内阻r2表示Rx的公式为Rx=?。

参考答案：
小题1:（3分）
小题2:

本题解析：（1）若不计电流表内阻，则有：I1R0=I2Rx，故（2）若考虑电流表内阻，则有：I1（r1+R0）=I2（r2+Rx），故有：

本题难度：简单

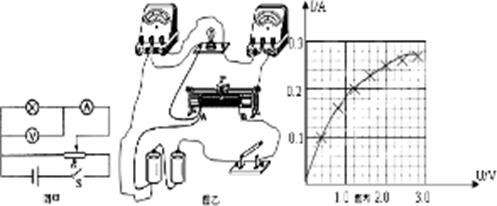

5、实验题  （12分）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的伏安特性曲线的实验电路图。
（1）根据图甲所示电路图，用笔画线代替导线，将图乙中的实物图连接完整。（4分）

（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于____?____端（选填“A”、“B”或“AB中间”）（2分）
（3）实验中测得有关数据如下表：根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线（用横坐标表示U）。（4分）

参考答案：（1）见下图（2）A 端（3）见下图（4）? 0.60～0.70W．

本题解析：（1）由原理图将实物图连接，如下图所示；（2）根据原理图可知滑动变阻器采取分压接法，闭合开关前应该使并联部分电压最小，故将滑片移至A端；（3）根据题目中给出的数据在坐标系中描点，用平滑的曲线连接，让尽量多点落在曲线上，不落在曲线上的点对称分布在两侧，如下图所示；（4）由图像读出小灯泡两端电压为2.5V时的电流，由可以求出小灯泡的额定功率．
