1、简答题  有小灯泡L1（6V，3W）和L2（6V，1W）各一只，电阻箱R一只，电源一个（电动势为12V，内阻不计），电键一个，导线若干，试设计一电路，使L1和L2都能正常发光．
（1）根据你的设计，用线（表示导线）完成如图所示的仪器连线；
（2）实验中，当L1和L2都能正常发光时，电阻箱R的电阻应调为______Ω．

2、简答题  在“描绘小灯泡的伏安特性曲线”的实验中备有下列器材：
A．小灯泡（3.8V，1.5W）
B．直流电源（电动势4.5V，内阻约0.4Ω）
C．电流表（量程0～500mA，内阻约0.5Ω）
D．电压表（量程0～5V，内阻约5000Ω）
E．滑动变阻器R1（0～5Ω，额定电流2A）
F．滑动变阻器R2（0～50Ω，额定电流1A）
G．开关一个，导线若干
如果既要满足测量要求，又要使测量误差较小，应选择如图所示的四个电路中的______，应选用的滑动变阻器是______（选填R1或R2）．

3、简答题  在描绘小灯泡伏安特性曲线的实验中，提供的实验器材有：
A．小灯泡（额定电压为3.8V，额定电流约0.3A）
B．直流电流表A（0～0.6A，内阻约0.5Ω）
C．直流电压表V（0～6V，内阻约5kΩ）
D．滑动变阻器R1（0～10Ω，2A）
E．滑动变阻器R2（0～100Ω，0.2A）
F．电源（6V，内阻不计）
G．开关S及导线若干．
（1）实验中滑动变阻器应选用______（选填R1?或R2）；

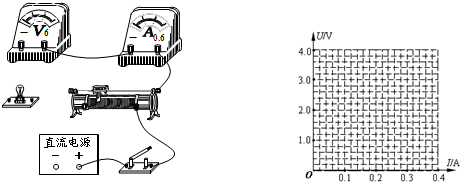

（2）某同学设计了实验测量电路，通过改变变阻器的滑片位置，使电表读数从零开始变化，记录多组电压表的读数U和电流表的读数I．请在图甲中用笔画线代替导线，将实验电路连接完整；

（3）该同学在实验中测出8组对应的数据（见下表）：

4、实验题  要测量一只电压表的内阻RV。提供的器材有：待测电压表V（量程0—3v，内阻约为3KΩ）；电阻箱R0（阻值0—9999.9Ω）；滑动变阻器R1（阻值0—20Ω，额定电流为1A）；滑动变阻器R2（0—1500Ω，额定电流为0.5A）；电源E（电动势为6V，内阻为0.5Ω）；电键S及导线若干。

①如果采用图所示的电路测定电压表的内阻，并且要得到较高的精确度，那么从以上给出的器材中，滑动变阻器R应选用?。
②在以下所给的实验步骤中，排出合理的顺序为：?
A．合上电键S；
B．使滑动触头P处于最左端，R′的阻值调至最大；
C．保持滑动变阻器的解头位置不变，增大电阻箱的阻值，使电?压表示数为满偏读数的一半，记下电阻箱的此时阻值R2′
D．调节电阻箱和滑动变阻器，使电压表示数满偏，记下电阻箱的此时阻值R1′；
③用测得的物理量表示电压表内阻应为?；
④在上述实验中测得的电压表内阻值会比真实值?。（填“偏大”、“偏小”或“相同”）?

5、实验题  (7分)有一个阻值在100Ω~200Ω之间的未知电阻Rx，额定功率为0．25W，现在用伏安法准确测量它的阻值，备有以下器材：
A．量程0~50 mA、内阻为20Ω电流表A1；
B．量程0~3A、内阻为0．01Ω电流表A2；
C．量程0~5V、内阻为10KΩ的电压表V1；
D．量程0~15V、内阻为20KΩ的电压表V2；
E．0~20Ω、允许电流2A的变阻器R；
F．电动势12 V 、内阻为0．1Ω的直流电源E；
G．导线若干、开关适量。
（1）实验中电压表应选?。电流表应选?。
（2）为在较大范围内多测量几次电压和电流值并减小误差，请在虚方框中画出实验电路图，并用画线表示导线连接好实物图。

（3）闭会开关S前，变阻器的滑片应在?。
