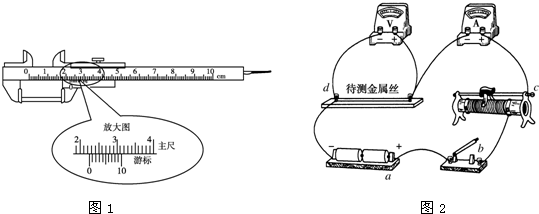

2、填空题  （1）某同学用游标卡尺测量一圆柱体的长度l，示数如图1所示．由图可读出l=______cm．
（2）在测定金属电阻率的实验中，某同学连接电路如图2所示．闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：
若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至______挡（填“欧姆×100”“直流电压10V”或“直流电流2.5mA”），再将______（填“红”或“黑”）表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．

3、选择题  在两块金属板上加上交变电压u=Umsin（2πt/T），当t=0时，板间有一个电子正好处于静止状态，下面关于电子以后的运动情况的判断正确的是（　　）
A．t=T时，电子回到原出发点
B．电子始终向一个方向运动
C．t=T/2时，电子将有最大速度
D．t=T/2时，电子的位移最大

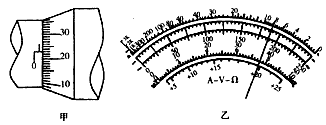

4、填空题  在测定金属丝电阻率的实验中，如图甲所示，用螺旋测微器测得金属丝的直径d=______________mm；如图乙所示，用多用电表的“×1”欧姆挡，调零后测得金属丝阻值R=_____________，若实验中测出金属丝的长度为L，则该金属丝电阻率的表达式ρ=________________（用符号表示）。

5、实验题  要测量电压表V1的内阻RV，其量程为2V，内阻约2KΩ。实验室提供的器材有：
电流表A，量程0.6A，内阻约0.1Ω；
电压表V2，量程5V，内阻为5KΩ；
定值电阻R1，阻值30Ω；
定值电阻R2，阻值为3KΩ；
滑动变阻器R3，最大阻值100Ω，额定电流1.5A；
电源E，电动势6V，内阻约0.5Ω；开关S一个，导线若干。
（1）有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中，测出V1的电压和电流，再计算出RV。该方案实际上不可行，其最主要的原因是___________。
（2）请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，实验必须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的实验电路图（图中电源与开关已连接好），并标出所选元件的相应字母代号。
