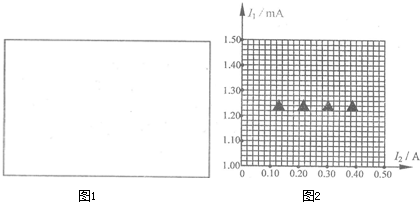

1、填空题  在测定一节干电池的电动势和内阻的实验中，备有下列器材： A．干电池（电动势约为1.5V，内阻小于1.5Ω） B．电流表G（满偏电流2mA，内阻10Ω） C．电流表A（0～0.6A，内阻约0.1Ω） D．滑动变阻器R1（0～20Ω，10A） E．滑动变阻器R2（0～100Ω，1A） F．定值电阻R3=990Ω G．开关、导线若干 （1）为方便且能较准确地进行测量，应选用滑动变阻器______?（填写序号）； （2）请在下面所给方框内（图1）画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路原理图； （3）某同学根据他设计的实验测出了六组I1（电流表G的示数）和I2（电流表A的示数），请在所给坐标纸上（图2）做出I1和I2的关系图线； （4）由图线可求得被测电池的电动势E和内阻r． ?序号 ?1 ?2 ?3 ?4 ?5 ?6 ?I1/mA ?1.40 ?1.36 ?1-35 ?1.28 ?1.20 ?1.07 ?I2/A ?0.10 ?0.1?5 ?0.23 ?0.25 ?0.35 ?0.50 2、选择题  如图所示，电子从负极板边缘垂直射入均强电场，恰好从正极板边缘飞出．现在若使两极板间的距离大于原来的2倍，两极板的电压保持不变，电子入射的方向和位置不变，且电子仍恰从正极板边缘飞出，则电子入射速度大小应为原来的（　　） A． 2 2 倍 B． 1 2 倍 C． 2 倍 D．2倍

3、简答题  同学用电阻箱、多用电表、开关和导线测一节旧干电池的电动势和内阻．

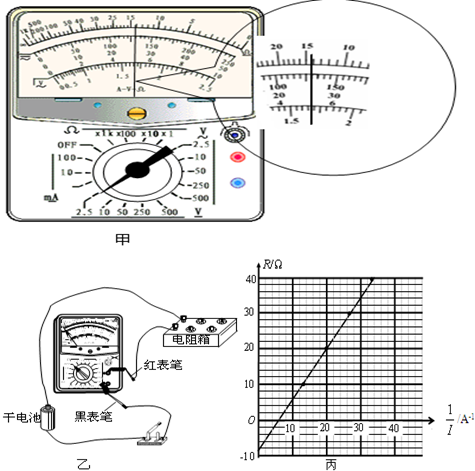

（1）他先用多用表电压档直接接在电源两极，读数如图甲，则电源电动势约为______V．
（2）为了更准确的测量电源的电动势和内电阻，他用多用表的“直流100mA”档设计了如图乙的测量电路，为了电表安全，请估算开关闭合前电阻箱的最小取值为______Ω．
（3）将多用电表的选择开关从OFF旋转至“直流100mA”档，调节电阻箱到合适的值并记录其读数R，合上开关从多用表上读出相应的示数I．
（4）重复（3）获得多组数据，根据数据作出了如图丙所示的R-

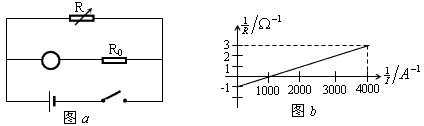

4、实验题  某同学用如图a所示的电路测量电源的电动势和内阻，其中R是电阻箱，R0是定值电阻，且R0=3000Ω，G是理想电流计。改变R的阻值分别读出电流计的读数，做出1/R-1/I图像如图b所示，则电源的电动势是____________，内阻是____________。

5、简答题  如图是学生实验用多用电表刻度盘，当学生选用量程为25V的电压档测量电压时，表针指于图示位置，则他所测电压为______V；若他选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为______Ω．
