2、实验题  有以下的可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流。
A．待测电流表A0：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N；
B．电流表A：量程0.6A、内阻0.1Ω；
C．电压表V：量程3V、内阻3kΩ；
D．滑动变阻器R：最大阻值200Ω；
E．电源E：电动势约3V、内阻约1.5Ω；
F．开关S一个。
（1）根据你的测量需要，“B．电流表A”、“C．电压表V”中应选择___________。（只需填写序号即可）
（2）在虚线框内画出你设计的实验电路图。

（3）测量过程中，测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流IAmax=___________，式中除N、n外，其他字母符号代表的物理量是_______________________。

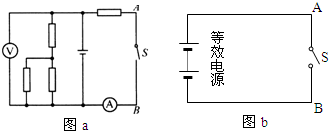

3、填空题  在如图a所示的电路里，S断开时伏特表示数为5.0V，S闭合时安培表示数为1.0A，若将A、B两端左边含有电源的电路等效的看成一个电源，如图b所示，则该等效电源的电动势是______V，它的内阻是______Ω．现将电键S换成“3.75V，0.25A”的小灯泡，小灯泡______（填“能”或“不能”）正常发光．

4、选择题  平行板间有如图1所示的周期性变化的电压．重力不计的带电粒子静止在平行板中央，从t＝0时刻开始将其释放，运动过程中无碰板情况．在图2所示的图象中，能正确定性描述粒子运动的速度图象的是? (　　)
?

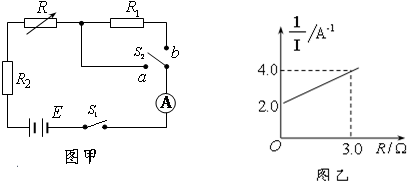

5、简答题  小明同学设计了如图甲所示的电路测电源电动势E及电阻R1和R2的阻值．实验器材有：待测电源E（不计内阻），待测电阻R1，待测电阻R2，电流表A（量程为0.6A，内阻不计），电阻箱R（0-99.99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干．
（1）先测电阻R1的阻值．闭合S1，将S2切换到a，调节电阻箱R，读出其示数r1和对应的电流表示数I，将S2切换到b，调节电阻箱R，使电流表示数仍为I，读出此时电阻箱的示数r2．则电阻R1的表达式为R1=______．
（2）小明同学已经测得电阻R1=2.0Ω，继续测电源电动势E和电阻R2的阻值．他的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，由测得的数据，绘出了如图乙所示的
