1、实验题 验证牛顿第二定律的实验中,某同学采用如图所示的实验装置。在探究加速度a与所受外力F的关系时,测得小车的加速度a和拉力F的数据如表所示:
(1)实验时,如何平衡摩擦力:
(2)根据表中的数据在如图所示的坐标中作出a-F图象;
(3)图象的斜率的物理意义是_______________________;
2、实验题 在“探究小车速度随时间变化规律”的实验中,
(1)给出了下列器材中,
A.打点计时器 B.天平 C.低压交流电源
D.低压直流电源 E.细绳和纸带 F.钩码和小车
G.秒表 H.一端有滑轮的长木板
所缺的器材有____________ 多余的器材有 (填序号)
(2)下列说法正确的是( )
A.根据任意两计数点的速度用公式a=Δv/Δt算出小车加速度的方法是比较合理的。
B.在实验操作过程中应先接通电源,再释放小车。
C.处理数据作v-t图时,所描直线必须经过每一个点。
D.打点计时器是计时仪器,每0.1S打一个点。
3、实验题 如图为验证机械能守恒定律的实验装置示意图.现有的器材为:带铁夹的铁架台、电磁打点计时器、纸带、带铁夹的重锤、天平。回答下列问题:
(1)为完成此实验,除了所给的器材,还需要的器材有______。(填入正确选项前的字母)
A.米尺 B.秒表
C.0~12V的直流电源 D.0~12V的交流电源
(2)有4条用打点计时器(所用交流电频率为50Hz)打出的纸带A、B、C、D,其中一条是做“验证机械能守恒定律”实验时打出的。为找出该纸带,某同学在每条纸带上取了点迹清晰的、连续的4个点,用刻度尺测出相邻两个点间距离依次为S1、S2、S3。请你根据下列S1、S2、S3的测量结果确定该纸带为 。(已知当地的重力加速度为9.791m/s2)
A.61.0mm 65.8mm 70.7mm B.41.2mm 45.1mm 53.0mm
C.49.6mm 53.5mm 57.3mm D.60.5mm 61.0mm 60.6mm
4、实验题 打点计时器的电源频率为50Hz时,振针每隔 _______s打一个点。现用打点计时器测定物体的速度,当实际的电源频率低于50Hz时,如果仍按50Hz来计算,则测得的速度值将比真实值偏 。

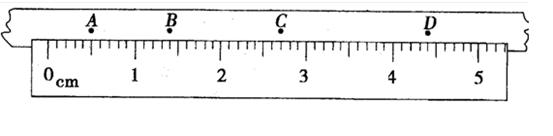

5、实验题 如图所示是某同学在做匀变速直线运动实验中获得的一条纸带。
(1)已知打点计时器电频率为50 Hz,则纸带上打相邻两点的时间间隔为 。
(2)A、B、C、D是纸带上四个计数点,每两个相邻计数点间有四个点没有画出,从图中读出A、B两点间距x= cm;C点对应的速度是 m/s。加速度是 m/s2(速度和加速度的计算结果保留两位有效数字)
