高考物理知识点总结《导体的伏安特性曲线》高频考点预测（2018年最新版）(四)
⑵上述实验中电流表内阻的测量值和真实值相比 （选填“偏大”或“偏小”） ⑶如果测得该电流表阻值为100Ω，要将其改装为量程为3V电压表，应?联一个阻值为 Ω的电阻。 参考答案：（１１分）③ 2R2（2分）?（1）C?（2分）? A?（2分） 本题解析：本实验来源于半偏法测电阻，电阻R1较大，灵敏电流表并联部分电阻对电路总电阻影响不大，当电流表偏转到满刻度的1/3时，由并联分流可知R2支路电流为2/3，有rg =2R2（1）由以上所述实验原理，R1应选择电阻较大的滑动变阻器，R2应选用电阻箱，以便于读数（2）实际电流增大，则R2支路电流大于满篇的2/3，由并联分流原理可知测量值和真实值相比偏小⑶由 本题难度：一般 2、实验题 为了测量由两节干电池组成的电池组的电动势和内阻，某小组的同学从实验室里选取了以下器材：两节干电池组成的电池组（电动势约3V,内阻约1Ω)，电压表（量程0?3V，内阻约1OkΩ),电阻箱（0?999.9Ω),保护电阻R0（阻值5Ω)，开关一只，导线若干。 参考答案：①如图所示（3分）。②“V”（2分）。③2.94（3分），0.882（3分）。 本题解析：①实物连接如图；②因电源是2节干电池，故要使用直流电压档去测量，所以选用“V”； ③由闭合电路欧姆定律 本题难度：一般 3、选择题 如图所示，用伏安法测Rx时，不知Rx大约数值，为了选择正确电路减小误差，先将仪器接好，只空出电压表的一个接头K，然后将K和a、b分别接触一下，则 |
参考答案：BC
本题解析：若K从a移到b时，安培表读数有显著变化，说明伏特表的分流明 显，K应接在b处；若K从a移到b时，伏特表读数有显著变化，说明电流表的分压明显，K应接在a处．
本题难度：一般

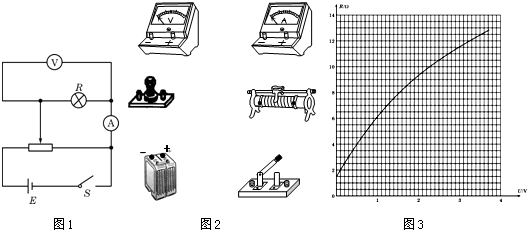

4、简答题 某同学用图1所示电路，测绘标有“3.8V，1.1w”的小灯泡的灯丝电阻R随电压U变化的图象．
①除了导线和开关外，有以下一些器材可供选择：
电流表：A1（量程300mA，内阻约2Ω?）；A2（量程1A，内阻约0.3Ω?）；电压表：V1（量程5V，内阻约5Ω?）；V2（量程15V，内阻约15Ω）；电源：E1（电动势为1.5V，内阻为0.2Ω?）；E2（电动势为4V，内阻约为0.04Ω?）．
为了调节方便，测量准确，实验中应选用电流表______，电压表______，电源______．（填器材的符号）
②根据图1，完成图2中的实物连接．
③根据实验数据，计算并描绘出R-U的图象如图3所示．由图象可知，此灯泡在不工作时，灯丝电阻为______；当所加电压为3.00V时，灯丝电阻为______，灯泡实际消耗的电功率______W（保留2位小数）．
参考答案：
①灯泡正常发光时的电流I=PU=1.1W3.8V≈0.289A=289mA，则电流表选A1，
灯泡额定电压是3.8V，电压表应选V1，电源应选E2；
②根据电路图连接实物电路图，如图所示．
③由图象可知，在灯泡不工作（U=0V）时，灯丝电阻为1.50Ω，
当电压是3.00V时，灯丝电阻R=11.50Ω，灯泡实际功率P=U2R=3211.5≈0.78W．
故答案为：①A1；V1；E2；②如图所示；③1.50；11.50；0.78．
本题解析：
本题难度：一般

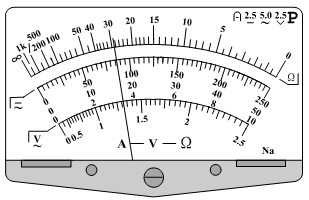

5、实验题 当使用多用电表测量物理量时，多用电表表盘示数如图所示．若此时选择开关对准 ×10Ω挡，则被测电阻的阻值为?Ω．若用多用电表测量另一个电阻的阻值发现指针偏转角度很大，则应该换用倍率更?（填“高”或“低”）的挡位，换挡后还要?，用完电表后把选择开关拨到?．
参考答案：（1）2.8
102?低（2）欧姆调零? off挡或者交流电压最高挡
本题解析：（1）电表的读数为：
，偏转角度大，说明电阻小，故需要换用低档测量
(2)使用欧姆档时，每换一次档，就需要重新欧姆调零，用完后为了保护电表，所以应将选择开关拨到off挡或者交流电压最高挡
点评：使用欧姆档时，每换一次档，就需要重新欧姆调零，用完后为了保护电表，所以应将选择开关拨到off挡或者交流电压最高挡
本题难度：一般
| 【大 中 小】【打印】 【繁体】 【关闭】 【返回顶部】 | |
| 下一篇：高考物理答题模板《电势差》在线.. | |
为纵坐标，
为横坐标，作出
的关系图线（该图线为一条直线）如图所示，由图线可求得电池组的电动势____V,内阻r=_____Ω。（结果保留三位有效数字）
，变形得
结合数学知识可得
，解得E =2.94V，r =0.882Ω。
