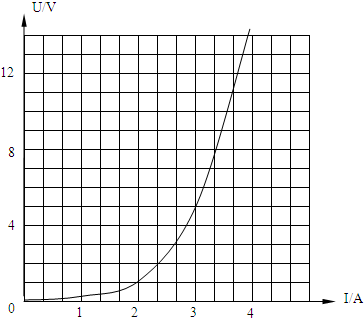

1、简答题 如图所示,是某一半导体器件的U-I图.

(1)从图中可看出,当电流超过某一数值后,其电阻迅速______(填增大或减小).
(2)将该器件与标有“8V,16W”的用电器串联后,接入电动势为10V的直流电源两端,用电器恰能正常工作.则此时该半导体器件两端的电压是______V,该直流电源的内阻是______Ω.
(3)当用电器在使用时,不小心发生了短路.此时流过直流电源的电流是______A.
参考答案:(1)根据欧姆定律R=UI
当电流超过某一数值后,U-I图象的斜率迅速增大,所以其电阻迅速增大.
(2)由题意知,用电器恰能正常工作,其电压和功率分别为U=8V,P=16W,则
电路中电流为I=PU=2A
由图读出,当I=2A时,半导体器件的电压为U′=1V,
根据闭合电路欧姆定律得,电源的内阻为r=E-U-U′I=0.5Ω
(3)当用电器在使用时,不小心发生了短路.
将电源U-I特性曲线画在半导体器件的U-I图中,

交点的横坐标即表示此时流过直流电源的电流,所以流过直流电源的电流是3.4A.
故答案为:(1)增大
(2)1;0.5
(3)约3.4
本题解析:
本题难度:一般
2、实验题 为观察电磁感应现象,某学生将电流表、螺线管A和B、蓄电池、开关用导线连接成如图所示的实验电路.当接通和断开开关时,电流表的指针将?(填“偏转”或“不偏转”)其理由是?。
参考答案:不偏转?穿过螺线管B的磁通量没有变化
本题解析:当接通和断开开关时,穿过螺线管B的磁通量没有变化不会产生感应电流
本题难度:简单
3、实验题 某同学利用电流、电压传感器描绘小灯泡的伏安特性曲线,采用了如图甲所示的电路。实验中得出了如下一组数据:
电流(A)
| 0.00
| 0.10
| 0.20
| 0.30
| 0.36
| 0.39
| 0.41
| 0.43
|
电压(V)
| 0.00
| 0.20
| 0.50
| 1.00
| 1.50
| 2.00
| 2.50
| 3.00
|

(1)图甲中矩形框1中应接?,矩形框2中应接?,矩形框3中应接?;(选填“电流传感器”、“电压传感器”或“小灯泡”)
(2)在图乙中画出小灯泡的U—I图线;
(3)把与本题中相同的两个灯泡接到如图丙所示的电路中,若电源电动势E=4.5V,内阻不计,定值电阻R=10Ω,此时每个灯泡的实际功率是?W。(结果保留两位有效数字)
参考答案:(1) 电压传感器, 小灯泡, 电流传感器?;(2)见右图(3)? 0.20~0.26
本题解析:(1)由电路图知矩形框2没与数据采集器相连,所以矩形框2应接灯泡,与灯并联的矩形框1应接电压传感器,与灯串联的矩形框3应接电流传感器。
由表中数据先描点,然后用光滑的曲线连接起来,具体图见答案。
(2)见右图

(3)由图丙知,两灯泡短路时的电路电流
,每个灯泡分担电压2.25V,作出电源的U-I图像,与小灯泡的U-I图像的交点即是通过灯泡的电流和电压,如上图知电流I=0.28A?。
点评:本题学生要养成良好的作图习惯,要用铅笔,尺子规范作图,第三问求解时,因小灯泡的电阻变化,所以要用图像读出电压和电流。
本题难度:一般
4、计算题 一只电流表的满偏电流为Ig="3" mA,内阻为Rg=100Ω,若改装成量程为I=30mA的电流表,应并联的电阻阻值为多少?若将改装改装成量程为U=15V的电压表,应串联一个阻值是多少的电阻?
参考答案:R1=10/9Ω R2=4900Ω
本题解析:改装电流表需要并联一个电阻分流,所以
,解得
改装电压表需要串联一个电阻分压,所以
,解得
点评:本题的关键是理解电流表和电压表的改装原理
本题难度:简单
5、实验题 (6分)某同学想用电流表和电压表测电池的电动势和内电阻,其原理如下图所示,电路中串联了一只2Ω的保护电阻R0。该同学通过实验得到电压表和电流表显示的五组数据(见表格)。

请你根据表中数据在给出的坐标图中画出U-I图线,并求出该电池的电动势E=____V,内阻r=________Ω。
?
参考答案:1.50(1.48~1.51) ? 0.5(0.4~0.6)?图像见解析
本题解析:由表格中数据采用描点法,得出各点的坐标,由直线将各点连接可得图象如下图.

由图象的纵坐标的截距可求得电源的电动势E=1.50V;由图象的横坐标的交点可求得路端电压为0.9V时的电流为I=0.24A,电压表的接入位置不是直接并联在电源两端,而是把定值电阻也包括在其中,故由闭合电路欧姆定律求出的内阻值包括了R0,可以将R0等效为内电阻的一部分,由闭合电路欧姆定律可得:
E=U+I(r+R0),解得:
