2、实验题  （10分）为了测量某种材料制成的电阻丝Rx的电阻率，提供的器材有：
A．电流表G，内阻Rg=120，满偏电流Ig="3" mA
B．电流表A，内阻约为1，量程为0～0.6A
C．螺旋测微器，刻度尺
D．电阻箱R0（0～9999，0.5A）
E．滑动变阻器R（5，1A）
F．电池组E（6V，0.05）
G．一个开关S和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”档时发现指针偏转角度过大，他应该换用________档（填“×1”或“×100”），进行一系列正确操作后，指针静止时位置如图所示.

（2）把电流表G与电阻箱串联改装成量程为6 V的电压表使用，则电阻箱的阻值应调为R0=______.
（3）请用改装好的电压表设计一个测量电阻Rx阻值的实验，根据提供的器材和实验需要，请将图中电路图补画完整.

（4）电阻率的计算：测得电阻丝的长度为L，电阻丝的直径为d.电路闭合后，调节滑动变阻器的滑片到合适位置，电流表G的示数为I1，电流表A的示数为I2，请用已知量和测量量的字母符号（各量不允许代入数值）写出计算电阻率的表达式_________.

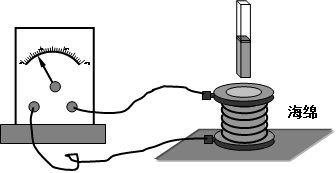

3、实验题  如下图，不同速度（第一次是自由落体、第二次是缓慢）插入磁铁时，电流表的指针偏转大小?（填“相同”或“不相同”；那一次的大?。

4、实验题  如图(a)所示的实验电路。
①为了粗测“2.5V? 0.6W”小灯泡的电阻，必须将开关?(填S1或S2) 断开。把多用电表选择开关旋转到“×? Ω”挡；进行欧姆调零后，将红、黑表笔分别与小灯泡两极相接触，测得小灯泡的阻值如图(b)所示，其读数为 ?。
②将选择开关置于直流电压档，闭合S1、S2，此时测得的是?两端电压。
③为了测量小灯泡的电流，应将选择开关置于直流电流档，闭合开关S1，断开开关S2，然后将?、?笔分别接S2的左、右接线柱。

5、实验题  （9分）某同学为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力(比例系数为k)如下图所示，测量时先调节输入端的电压，使转换器空载时的输出电压为0；而后在其受压面上放一物体，即可测得与物体的质量成正比的输出电压U．
现有下列器材:力电转换器，质量为m0的砝码、电压表、滑动变阻器、干电池各一个、开关及导线若干、待测物体(可置于力电转换器的受压面上). 设计一个电路，要求力电转换器的输入电压可调，并且可使电压的调节范围尽可能大，在方框中画出完整的测量电路.
一位同学根据题意设计的电路图如下图所示．他的设计能否满足要求？为什么？
