1、简答题  用替代法测一个未知电阻Rx在常温下的阻值可用如下电路，图中Rs为电阻箱，A为电流表，S2为单刀双掷开关，R0为规格（0-20Ω）的滑线变阻器．测量前应将滑线变阻器R0的触片p调至______（填a或b），电阻箱Rs的阻值调至______（填最大或最小）．闭合S1开始实验，接下来的步骤有以下一些：
A．慢慢移动触片p
B．将S2闭合在2端
C．将S2闭合在1端
D．调节电阻箱Rs的值
E．将S1断开
F．观察电流表指针变化直至某一位置
G．记下电阻箱上电阻读数
合理的次序应是______（填入步骤序号的字母）

2、选择题  两块电压表V1和V2是由完全相同的电流表改装成的，V2的量程为5V，V1的量程为15V，为了测量15～20V的电压，把V1和V2串联起来使用，在这种情况下(? )
A． V1和V2的读数相等
B． V1和V2的指针偏转角相等
C． V1和V2的读数之比等于两个电压表内阻之比
D． V1和V2的指针偏转角之比等于两个电压表内阻之比

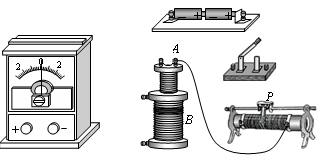

3、实验题  如图所示是“探究电磁感应现象”的实验装置．
（1）将图中所缺导线用笔画线补接完整．
（2）在开始实验之前，需要先确定__________?_________的关系．
（3）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速从副线圈拔出时，电流计指针将____?______；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将___?__________．（以上两空选填“向右偏”、“向左偏”或“不偏转”）

4、实验题  在描绘小灯泡伏安特性曲线的实验中，提供的实验器材有：
A．小灯泡(额定电压为12 V，额定电流约0.5 A)
B．直流电流表A(0～0.6 A，内阻约0.8 Ω)
C．直流电压表V1(0～3 V，内阻约5 kΩ)
D．直流电压表V2(0～15 V，内阻约15 kΩ)
E．滑动变阻器R1(0～5 Ω，2 A)
F．滑动变阻器R2(0～20 Ω，2 A)
G．电源(12 V，内阻不计)
H．开关S及导线若干
某同学设计了实验测量电路，通过改变变阻器的滑片位置，使电表读数从零开始变化，记录多组电压表的读数U和电流表的读数I。
(1)实验中电压表应选用__________（填“V1”或“V2”），滑动变阻器应选用__________（填“R1”或“R2”）；
(2)在图甲虚线框内画出实验电路图；

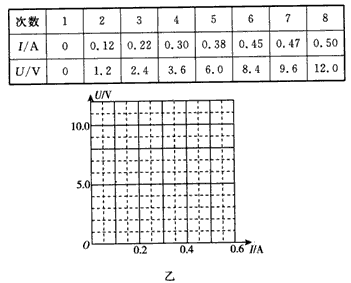

(3)该同学在实验中测出8组对应的数据（见下表）：

请在图乙坐标中，描点作出U-I图线，由图象可知，灯泡的功率增大时，其电阻__________（填“增大”“减小”或“不变”）。

5、选择题  任何实验都需要一定的控制条件。由于存在地磁场，奥斯特做电流磁效应实验中就应排除地磁场对实验的影响。下列关于奥斯特实验的控制条件的说法中正确的是
A．该实验必须在地球赤道上进行
B．通电直导线必须竖直放置
C．通电直导线可以水平东西方向放置
D．通电直导线可以南北方向放置
