1、实验题  （1）常用螺旋测微器的精度是，右图中的螺旋测微器读数为，请你在刻度线旁边的方框内标出相应的数以符合给出的数值。

（2）读出下列电表的测量值．

接0~3V量程时读数为_______V．  接0~3A量程时读数为_______A．
接0~15V量程时读数为______V． 接0~0.6A量程时读数      A．
（3）测木块与长木板之间的动摩擦因数时，采用如图所示的装置，图中长木板水平固定。

①实验过程中，电火花计时器应接在________(选填“直流”或“交流”)电源上。调整定滑轮高度，使细线与长木板平行。
②已知重力加速度为g，测得木块的质量为M，砝码盘和砝码的总质量为m，木块的加速度为a，则木块与长木板间的动摩擦因数μ＝________。
③如图所示，为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出。从纸带上测出x1＝3.20 cm，x2＝4.52 cm，x5＝8.42 cm，x6＝9.70 cm。则木块加速度大小a＝________ m/s2(保留两位有效数字)。

参考答案： （1）如图

（2） 2.16V；   10.5V；    0.79；    0.16A；（3）交流；   ； 1.3

本题解析：
试题分析:（1）螺旋测微器的固定刻度读数5.5mm，所以b=5，可动刻度读数为0.01×12.3=0.123mm，所以a=15，c=10。
（2）电表读数,最小刻度是1的读到0.1,最小刻度是2和5的读到1，所以表的读数分别为2.16V、10.5V；    0.79、0.16A。
（3）①实验过程中，电火花计时器应接在交流电源上。
②根据牛顿定律，对砝码盘和砝码：，对小车，联立解得。
（3）根据匀变速运动的规律得：。
考点： 螺旋测微器读数；电表读数；牛顿第二定律

本题难度：一般

2、填空题  一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图a、b两种电路各测一次，用图a测得的数据是3.0V，3.0mA，用图b测得的数据是2.9V，4.0mA，由此可知，用图      测得Rx的误差较小，测量值Rx =         。测量值比真实值偏           (填“大”、“小”)

参考答案：a     1000Ω      大

本题解析：（a）图与（b）图的数据显示，两种电路电流表的示数相对误差要大一些，宜用电流的真实值   故用（a）图的电路，其测量值为：,测量过程中电流表测量的是真实值，但是电流压测量的是两者的电压和，比真实值大，所以测量值偏大，
考点：考查了伏安法测电阻误差分析
点评：待测电阻远大于电流表内阻时，电流表的分压小，可忽略不计，用电流表内接法．测量值偏大．待测电阻远小于电压表内阻时，电压表的分流小，可忽略不计，用电流表外接法，测量值偏小．

本题难度：一般

3、实验题  在“用电流表和电压表测定电池的电动势和内电阻”的实验中。
（1）备有如下器材：
A干电池1节            B滑动变阻器(0～20Ω)；
C滑动变阻器(0～1kΩ)； D电压表(0～3V)；
E电流表(0～0.6A)；     F电流表(0～3A)；
G开关、导线若干
其中滑动变阻器应选   ，电流表应选   。
（2）为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图。

（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线得到被测电池的电动势E=      V ，内电阻r=     Ω。

参考答案：（1） B， E
（2）电路图如下

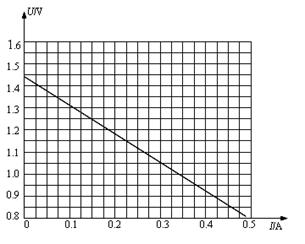

（3）U-I图线如下图，E=1.43V～1.51V ，r=1.2Ω～1.5Ω

本题解析：（1）滑动变阻器选择B比较好，应为1kΩ的电阻使用时接入电路中是电流发生明显变化的部分很小，比较难控制，故不选C；为了尽可能的避免电池的极化，电流应该小一点，故电流表应选E。
（2）实验电路图如下

（3）U-I图线如下图

图线和纵轴的交点为电源电动势，E=1.43V（1.43V～1.51V均可）；图线的斜率的绝对值等于电源内阻，（1.2Ω～1.5Ω均可）.
考点：测电源的电动势和内阻
点评：此题图线与横轴交点不表示短路电流，计算内阻要在直线上任取两个相距较远的点，用计算出电源的内电阻。

本题难度：一般

4、实验题  测绘小灯泡的伏安特性曲线实验中：
（1）实验器材：
小灯泡、     、电流表、     、学生电源（或电池组）、开关、导线、坐标纸、铅笔等．
实验电路如图所示．

（2）实验操作
①按电路图连接好电路，开关闭合前，将滑动变阻器滑片滑至R的     端．
②闭合开关，向右移动变阻器的滑片到不同位置，并分别记下     、     的示数．
③依据实验数据作出小灯泡的     图线．
④由于小灯泡的电阻较小，为减小误差，采用电流表     ．（填内接法或外接法）

参考答案：（1）电压表；滑动变阻器；（2）①左； ②电压表；电流表；③I

本题解析：

本题难度：一般

5、实验题  （17分）
（1）在做“用单摆测定重力加速度”的实验中，有人提出以下几点建议；
A．适当加长摆线
B．质量相同，体积不同的摆球，应选用体积较大的
C．单摆偏离平衡位置的角度不能太大
D．当单摆经过平衡位置时开始计时，经过一次全振动后停止计时，用此时间间隔作为单摆振动的周期
