2、实验题  (1)如图示，为一学生用万用电表表盘上的电阻档刻度，某同学把选择开关旋到欧姆档“×100”档，调零后测某一电阻时，指针位置如图示，则此时电阻的阻值约为______Ω，为使这个电阻测得更准确些，应将开关旋到___ 档(选填“´1”、“´10"、“´100”或“´1K”)，换档后，实验操作上首先要进行的步骤是___                         _。

（2）在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5 Ω，要求测量结果尽量准确，备有以下器材：
A.电池组(3 V、内阻l Ω)     B.电流表(0～0.6 A，内阻0.125 Ω)
C.电压表(0～3 V，内阻4 kΩ) D.滑动变阻器(0-20 Ω，允许最大电流l A)
E.开关、导线
①为了减少实验误差，实验电路应采用电流表    接法
（选填“内”或“外”）
②若实验中要使电阻丝的电压从零开始获得较大的电压调节范围，控制电路应选用滑动变阻器      接法（选填“分压”或“限流”）
③实验中为得到待测电阻丝的横截面积，需用螺旋测微器测量电阻丝直径，如图所示是某次测量的情形，则其读数为___      _mm。

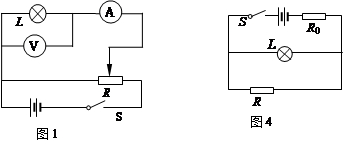

3、实验题  （8分）某同学用如图1所示的电路描绘一个标有“3V 0.25A”小灯泡的伏安特性曲线。他已选用的器材有：电池组（电动势为4.5V，内阻约1Ω）；电流表（量程为0～250mA，内阻约5Ω）；电压表（量程为0～3V，内阻约3kΩ）；电键一个、导线若干。

(1)实验中所用的滑动变阻器应选择下面两种中的           （填数字代号）。
①滑动变阻器（最大阻值20Ω，额定电流1A） ②滑动变阻器（最大阻值1750Ω，额定电流0.3A）

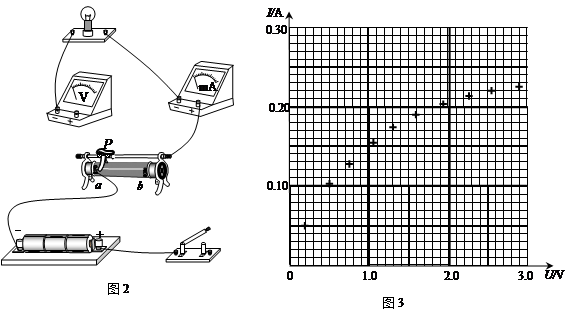

(2)在图2中他已经连接了一部分电路，请你用笔画线代替导线将电路连线补充完整。

(3)闭合电键前滑动变阻器的滑片应该置于             端(选填“a”、“b”)。
(4)为了得到伏安特性曲线，他以电压表的读数U为横轴，以电流表的读数I为纵轴，将实验中得到的多组数据进行了描点，如图3所示，请你帮他完成I-U图像。
(5)由实验得到的伏安特性曲线可以看出小灯泡的电阻随电压的增大而          。
(6)如果将此小灯泡连入如图4所示电路，其中电源电动势为3V，电源内阻与保护电阻R0的总阻值为5Ω，定值电阻R的阻值为10Ω。开关S闭合后，通过小灯泡的电流是           A(保留两位有效数字)

4、实验题  （12分）为了测量某一未知电阻Rx的阻值，某实验小组找来以下器材：电压表（0~3V，内阻约3kΩ）、电流表（0~0.6A，内阻约0. 5Ω）、滑动变阻器（0~15Ω，2A）、电源（E=3V，内阻很小）、开关与导线，并采用如图甲所示的电路图做实验。

①请按图甲所示的电路图将图乙中实物连线图补齐；

②图乙中，闭合开关前，应将滑动变阻器的滑片P置于_______端（选填“a”、“b”）。
③闭合开关，缓慢调节滑动变阻器，得到多组电压表与电流表的读数，根据实验数据在 坐标系中描出坐标点，请你完成U-I图线；

④根据U-I图可得，该未知电阻的阻值Rx=______。（保留两位有效数字）
⑤由于实验中使用的电表不是理想电表，会对实验结果造成一定的影响，则该小组同学实验测出的电阻值_____________ Rx的真实值（填“>”、“<”或“=”）。
⑥利用现有的仪器，为了更加精确地测量这个电阻的阻值，请你给该实验小组提出建议并说明理由
                                                                         。

5、选择题  用如图所示的电路来测量电池的电动势和内电阻,根据测得的数据作出了如图所示的U-I图线,由图可知(   )

A．电池电动势的测量值为1.40 V
B．电池内阻的测量值为3.50 Ω
C．外电路发生短路时的电流为0.40 A
D．电压表的示数为1.20 V时,电流表的示数I′="0.20" A
