1、实验题  （9分）欧姆表内部含有电源，某同学利用下列实验器材测量欧姆表的内阻和内部电源的电动势，实验器材的规格如下：
电流表A1（量程为200μA，内阻为300）
电流表A2（量程为300 mA，内阻约为5）
定值电阻R0（阻值为9700 ）
滑动变阻器R（0～50）
开关和若干导线
（1）根据以上实验器材，把本实验的电路原理图画在下面的虚线方框中。

（2）利用上述实验电路，闭合开关，移动滑动变阻器的滑动触头至某一位置，读出电流表A1和A2的示数分别为I1和I2．多次改变滑动触头的位置，得到如下实验数据。在如图所示的坐标纸上作出I2-I1图线。

参考答案：（1）电路图；
（2）所作图线；
（3）1.50（1.48～1.52）、15.0（14.0～16.0，）
（4）0.100（0.098～0.102）

本题解析：（1）电路如图所示：由于无电压表，所以把电流表A1和定值电阻R0串联改装成电压表使用；（2）作出I2-I1图线如图所示；
?
根据欧姆定律可知：，变形可得：；由图可知,；因为R0=9700Ω，解得：
r=14.5Ω；E=1.50V。（4）若把该欧姆表红黑表笔短接，通过欧姆表的电流大小为.

本题难度：一般

2、简答题  （1）有一个未知电阻R，用图1中P和Q两种电路分别对它进行测量，用P图电路测量时，两表读数分别为5.5V，0.49A，用Q图电路测量时，两表读数分别为4.4V，0.50A，则用______?图所示电路测该电阻的阻值误差较小，测量值Rx=______，测量值比真实值偏______填“大”或“小”）．
（2）某同学通过实验研究小灯泡的电流与电压的关系．可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．
①实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图2a所示，则可知小灯泡的电阻随电压增大而______（填“增大”、“减小”或“不变”）
②根据图2a，在图2b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）

参考答案：

（1）两种接法中，电压表示数变化大，说明电流表内阻较大，为减小实验误差，电流表应采用外接法，即采用Q所示电路图；
电阻测量值RX=UI=4.4V0.50A=8.8Ω；电流表采用外接法，由于电压表的分流作用，电流测量值偏大，电阻测量值比真实值小．
（2）①由灯泡的伏安特性曲线可知，随电压增大，电流增大，但△U＞△I，由R=UR=△U△I可知电阻阻值变大；
②由灯泡伏安特性曲线可知，灯泡最大电流为0.5A，电流表选0～0.6A，灯泡最大电压为2.2V，电压表选0～3V量程，
电流表采用外接法，滑动变阻器采用限流接法，实验电路图如图所示．
故答案为：（1）Q；8.8Ω；小；（2）①增大；②电路图如图所示．

本题解析：

本题难度：一般

3、计算题  （6分）在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l。用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻Rx。
（1）请写出测金属丝电阻率的表达式：ρ=______?（用上述测量量的字母表示）。

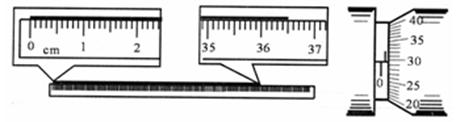

（2）若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l=?cm，金属丝直径的测量值为d=?mm。

参考答案：（1）
（2）36.48~36.52；0.796-0.799

本题解析：（1）由可得＝。

本题难度：一般

4、实验题  （10分）实际电流额表都是有内阻的，可等效为理想电流表与电阻的串联。现在要测量实际电流表G1的内阻。可供选择的仪器如下：
A．待测电流表G1（量程为5 mA，内阻约300Ω）
B．电流表G2（量程为10 mA，内阻约100Ω）
C．电压表V（量程为6 V）
D．定值电阻
