1、实验题 (9分)在做测量电源电动势E和内阻r的实验时,提供的器材是:待测电源一个,内阻为RV的电压表一个(量程略大于电源的电动势),电阻箱一个,开关一个,导线若干。为了测量得更加准确,多次改变电阻箱的电阻R,读出电压表的相应示数U,以为纵坐标,R为横坐标,画出与R的关系图象,如图所示。由图象可得到直线在纵轴上的截距为m,直线的斜率为k,试根据以上信息
(1)在虚线框内画出实验电路图。
(2)写出E、r的表达式,E=" ___________" ;r="_______________"
2、实验题 (8分)多用表在使用前必须进行调零,在测量电流与电压前必须进行?,测量电阻前,还必须进行?。如图所示是将电流表头改装成欧姆表的结构示意图,其中电源电动势为1.5V,改装后,原来表盘3mA刻度线处的刻度值定为“0Ω”位置,则1mA刻度处应改标为?Ω,0mA刻度处应改标为?。
3、实验题 现有一特殊电池,它的电动势E约为9 V,内阻r约为40 Ω,已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻,某同学利用如图甲所示的电路进行实验,图中电流表的内阻RA已经测出,阻值为5 Ω,R为电阻箱,阻值范围0~999.9 Ω,R0为定值电阻,对电路起保护作用.
(1)实验室备有的定值电阻R0有以下几种规格:
A.10 Ω B.50 Ω
C.150 Ω? D.500 Ω
本实验选用哪一种规格的定值电阻最好?________
(2)该同学接入符合要求的R0后,闭合开关S,调整电阻箱的阻值,读取电流表的示数,记录多组数据,作出了图乙所示的图线,则根据该同学作出的图线可求得该电池的电动势E=______V,内阻r=________Ω.
4、填空题 某同学在做测定小灯泡功率的实验,

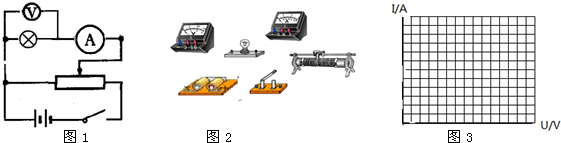

(1)按图1的电路图把图2的实物图连成实验电路图,注意两个电表要选用适当量程.并得到如下一组U和I的数据:
编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 U(V) 0.20 0.60 1.00 1.40 1.80 2.20 2.60 3.00 I(A) 0.020 0.060 0.100 0.140 0.170 0.190 0.200 0.205
|
(2)在图3上画出I-U图象.
(3)从图象上可以看出,当电流逐渐增大时,灯丝电阻的变化情况是:______.
5、实验题 用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某表电阻阻值,根据如下图所示的表盘,被测电阻阻值为________Ω.若将该表选择旋钮置于1 mA挡测电流,表盘仍如下图所示,则被测电流为________mA.
