1、实验题  (12分) 现用伏安法研究热敏电阻在不同温度下的伏安特性曲线要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻Rx和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪器和器具有：盛有热水的热水瓶（图中未画出）、电源（3V、电阻可忽略）、直流电流表A（内阻约1Ω）、直流电压表V（内阻约5kΩ）、滑动变阻器R（0~20Ω）、开关K、导线若干。

（1）在图（a）中的方框中画出实验电路图，要求测量误差尽可能小。
（2）根据电路图，在图（b）的实物图上连线。
（3）完成接线后的主要实验步骤正确的顺序是：_____________
A．绘出各测量温度下热敏电阻的伏安特性曲线。
B．往保温杯中加入一些热水，待温度稳定时读出温度计值；
C．重复前面步骤，测量不同温度下的数据；
D．调节滑动变阻器，快速测出几组电流表和电压表的值。

参考答案：（1）见解析（2）见解析 （3）BDCA

本题解析：（1） 因为待测热敏电阻的阻值约4~5Ω。电阻很小，所以采用电流表的外接法，避免电流表的分压，在描述导体的伏安特性曲线时需要电压从零开始，所以采用变阻器的分压接法，如图所示：
?
（2）实物图如图所示：

（3）实验时需要先加热水，然后调节滑动变阻器，快速测出几组电流表和电压表的值。然后再改变温度，再测出几组电流表和电压表的值。最后绘出各测量温度下热敏电阻的伏安特性曲线。
点评：本题的关键是明白：根据给出的仪器，怎么设计电路实验误差最小，

本题难度：一般

2、实验题  在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2.5V 0.6W），滑动变阻器，多用电表，电流表，学生电源，开关，导线若干。
（1）实验所用电路图，如图所示，连好电路后，开关闭合前，图甲中滑动变阻器R的滑片应置于?________（填“a端”、“b端”或“ab正中间”）。

（2）闭合开关，向b端调节滑动变阻器R的滑片，发现“电流表的示数为零，电压表的示数逐渐增大”，则分析电路的可能故障为?。
A．小灯泡短路
B．小灯泡断路
C．电流表断路
D．滑动变阻器断路
（3）“天宫一号”采用太阳能电池供电。太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可视为一个电学器件。某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用器材有：太阳能电池、电源E、电流表A、电压表V、滑动变阻器R、开关S和导线若干。
a．为了达到上述目的，请将下图所示器材连成一个完整的实验电路图。

b．该实验小组根据实验得到的数据，描点绘出了如下图所示的U-I图像。由图可知，当电压小于1.5V时，太阳能电池的电阻? 。（填“很大”或“很小”）

参考答案：（1）a端
（2）B?
（3）图如下，很大

本题解析：

本题难度：一般

3、简答题  一个小灯泡上标有“6V，0.2A”字样，现要描绘该灯泡的伏安特性曲线，有下列器材供选用：
A．电压表（0～5V，内阻1.5kΩ）?
B．电压表（0～10V，内阻3.0kΩ）
C．电流表（0～0.3A，内阻2.0Ω）?
D．电流表（0～0.6A，内阻1.0Ω）
E．滑动变阻器（10Ω，2A）?
F．滑动变阻器（100Ω，0.5A）　
G．学生电源（直流9V），还有开关、导线等．

①实验中所用的电压表应选______，电流表应选______，滑动变阻器应选______．
②在下面方框中画出实验电路图，要求电压从0开始测量．
③将实物按你所选择的电路连接起来．

参考答案：（1）小灯泡的额定电压为6V，从安全和精确度方面考虑，电压表量程选10V的；小灯泡的额定电流为0.2A，所以电流表量程选0.3A的．总电阻为100Ω的滑动变阻器连入电路，电流非常小，测量误差较大，所以选用总电阻为10Ω的滑动变阻器．故选B、C、E．
（2）小灯泡在正常工作时的电阻R=UI=60.2Ω=30Ω，远小于电压表内阻，属于小电阻，“小外偏小”，电流表采用外接法．电压和电流需从零开始测起，所以滑动变阻器采用分压式接法．电路图如图所示．


故答案为：（1）B、C、E．
（2）外接法?分压式?
（3）实物连线如图．

本题解析：

本题难度：一般

4、填空题  在如图下所示的电路中，电流表、电压表的读数如图所示， 则通过R的电流是__      ___A，加在电阻R两端的电压是___     ___V。


参考答案：2.40 ；12.0

本题解析：电流表的量程为0-3A，分度值为0.1A，指针指在24格上，故读数为2.4A；
电压表的量程为0-15V，分度值为0.5V，指针指在24格上，故读数为12.0V，
考点：本题考查了电压表和电流表的读数。会根据电表的量程和分度值读出示数的大小是本题的关键．

本题难度：一般

5、实验题  （1）某学习小组为了测小电动机的内阻，进行了如下的实验：
① 测得滑块的质量为5.0 kg；

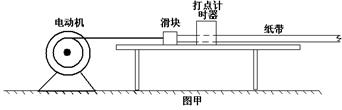

② 将滑块、打点计时器和纸带安装在水平桌面上，如图甲所示；

③ 接通打点计时器（其打点周期为0.02s）；
④ 电动机以额定功率通过水平细绳牵引滑块运动，达到最大速度时，输入电动机电流为0.5A，电动机两端电压为36V，一段时间后关闭电源并立即制动电动机，待滑块静止时再关闭打点计时器（设小车在整个过程中所受的阻力恒定）。在关闭电源前后，打点计时器在纸带上打出的部分点迹如图乙所示。

请你分析纸带的数据，回答下列问题：（计算结果保留二位有效数字）
①、该滑块达到的最大速度为_________________m/s ；
②、关闭电源后，滑块运动的加速度大小为_______________m/s2 ;
③、该电动机的内阻为____________Ω 。
（2）．在测定某新型电池的电动势和内阻的实验中，所提供的器材有：
待测电池（电动势约6V）
电流表G（量程6.0mA，内阻r1=100Ω）
电流表A（量程0.6A，内阻r2=5.0Ω）
定值电阻? R1=100Ω，定值电阻R2=900Ω
滑动变阻器R/（0~50Ω），开关、导线若干
①为了精确测出该电池的电动势和内阻，采用图甲所示实验电路图，其中定值电阻应选用___________(选填R1或R2)。

②请根据电路图甲来源:91考试网 91Exam.org完成图乙中的实物连线。
③某同学在实验中测出电流表A和电流表G的示数I和Ig根据记录数据作出Ig— I图象如图丙所示（图象的纵截距用b表示，斜率用k表示），根据图象可求得，被测电池电动势的表达式E="___________" , 其值为________V；内阻的表达式r=__________，其值为_________Ω

参考答案：（1）：?①、1.5 m/s?②、2.0 m/s2?③、12Ω
（2）：?①、R2 ?②、

③E=b(r1+R2)? 5.8V? r=-k(r1+R2)?2Ω

本题解析：（1）：?①纸带的速度，此后x变小，速度变慢；②、关闭电源后，滑块运动的加速度大小，即③、输出功率P=Fv，在匀速是F=f,当断开电源物体减速即f=ma，代入则，总功率为P=UI=18W，所以内阻消耗3W即带入求解则r=12Ω
（2）测定某新型电池的电动势和内阻的实验中，G表与R串联其实就是电压表，应该用定值电阻R2=900Ω。因此化简为，，通过待定系数法，因此，纵坐标扩大1000倍即为电动势0.058mA*1000Ω=5.8V。可知，阻值为2Ω
点评：本题考查了常规仪器的使用和测量，通过闭合电路欧姆定律测量电动势和内阻，本题要意识到电流表G和电阻串联的作用等效为电压表，从而顺利解题。
