1、简答题  如图12-59所示，MN、PQ是两根足够长固定的平行金属导轨，其间距为L，导轨平面与水平面的夹角为α.在整个导轨平面内都有垂直于导轨平面斜向上方向的匀强磁场，磁感应强度为B，在导轨的M、P端连接一阻值为R的电阻，一根垂直于导轨放置的金属棒ab，质量为m，从静止释放沿导轨下滑，已知ab与导轨间的动摩擦因数为μ.

图12-59
（1）分析ab棒下滑过程中的运动性质，画出其受力示意图.
（2）求ab棒的最大速度.

2、计算题  （16分）如图15所示，倾角为°、电阻不计、间距L=0.3m且足够长的平行金属导轨处在磁感应强度B=1T、方向垂直于导轨平面的匀强磁场中。导轨两端各接一个阻值Ro=2的电阻。在平行导轨间跨接一金属棒，金属棒质量m=1kg，电阻r=2,其与导轨间的动摩擦因数=0.5。金属棒以平行于导轨向上的初速度=10m/s上滑直至上升到最高点的过程中，通过上端电阻的电荷量(sin37°=0.6，cos37°=0.8,取g=10m/s2)求：

（1）金属棒的最大加速度
（2）上端电阻Ro中产生的热量
（3）金属棒上滑至最高点所用时间

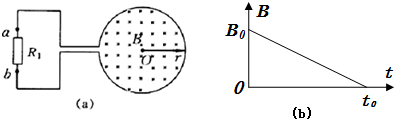

3、简答题  如图（a），一个电阻值为R，匝数为n的圆形金属线与阻值也为2R的电阻R1连结成闭合回路．线圈的半径为r．在线圈包围的空间内，存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图（b）所示．图线与横、纵轴的截距分别为t0和B0．导线的电阻不计．求0至t时间内
（1）通过电阻R1上的电流大小和方向；
（2）通过电阻R1上的电量q．

4、计算题  如图所示，OP1Q1与OP2Q2是位于同一水平面上的两根金属导轨，处在沿竖直方向的匀强磁场中，磁感应强度为B，长度相等的导轨OP1段与OP2段相互垂直，交于O点。导轨的P1Q1与P2Q2段相互平行，相距为2b。一根质量为m的金属细杆，在t=0s时从O点出发，在外力作用下以恒定的速度v沿导轨 向右滑动。在滑动的过程中，杆始终保持与导轨的平行段相垂直，速度方向与导轨的平行段相平行，杆与导轨有良好的接触。假定导轨与金属杆都有电阻，且每单位长度的电阻都是r。不计金属细杆与轨道之间的摩擦。
（1）金属杆在正交的OP1、OP2导轨上滑动时，通过金属杆中的电流多大？
（2）当t=时，金属杆受到的安培力多大？
（3）从开始运动到t=过程中，外力一共做了多少的功?
（4）若控制外力，使金属杆从静止开始作匀加速直线运动，加速度始终为a，试写出外力随时间变化的规律。

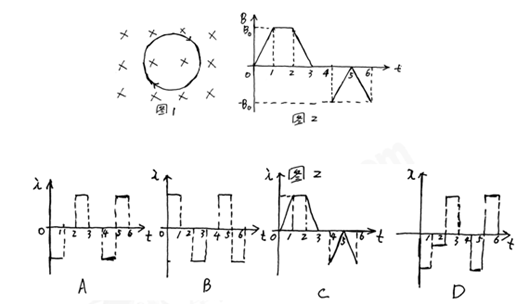

5、选择题  如图1所示，一圆形线圈位于随时间t变化的匀强磁场中，磁感应强度B随t变化规律如图2所示，以i表示线圈中的感应电流，以图1中线圈上箭头所示方向为电流的正方向，以垂直纸面向里的磁场方向为正，则以下的i-t图像中正确的是：
