1、实验题   (8分)在“用电流表和电压表测定电池的电动势和内电阻”的实验中
（1）(2分)备有如下器材：
A.干电池1节
B.滑动变阻器（0~20）
C.滑动变阻器（0~1k）
D.电压表（0~3V）
E.电流表（0~0.6A）
F.电流表（0~3A）
G.开关、导线若干
其中滑动变阻器应选_________，电流表应选_______.（只填器材前的序号）
（2）(2分)为了最大限度的减小误差，请在虚线框中画出该实验最合理的电路图.

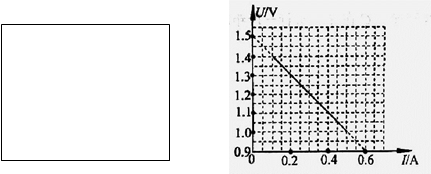

（3）(2分)某同学根据实验数据画出的U-I图象如下图所示，由图象可得电池的内电阻为________.

参考答案：(1) B；E；(2) 电路图；(3) 1。

本题解析：（1）滑动变阻器选择最大阻值较小的B，以方便调节；电流表选择量程小的E，因为电压较低，电路中的电流不会太大；（2）电路图如图所示；（3）电池的电动势为1.5V，故其内阻 r==1Ω。
考点：用电流表和电压表测定电池的电动势和内电阻的实验。

本题难度：一般

2、实验题  （10分）小明设计了如图甲所示的电路，同时测电阻R0的阻值、电源的电动势E及内阻r。

(1)用笔画线代替导线按图甲电路图将图乙实验连接图补充完整；
(2)闭合电键S，移动滑动触头P，用V1、V2和A测得并记录多组数据。根据数据描出如图丙所示的M、N两条U-I直线，则直线N是根据电压表_____________(填“V1”或“V2”)和电流表A的数据画得的；
(3)根据图像可以求得电阻R0的测量阻值为___________，电源电动势E的测量值为 _____V，内电阻的测量值为______________；
(4)要使实验中测量定值电阻R0的误差尽可能小，对电流表A的内阻大小的要求是_________________(选填字母代号)。
A．尽可能选大一点    B．尽可能选小一点    C．无要求

参考答案：(1)实物电路图如图所示    (2)V1  (3)2   1.5  1  (4)C

本题解析：(1)根据图甲所示连接实物电路图，如图所示：

(2)由图甲所示电路图可知，电压表V1测路端电压，它的示数随电流的增大而减小，电压表V2测定值电阻两端电压，它的示数随电流的增大而增大，由图丙所示图像可知，直线N的电压随电流的增大而减小，直线N是根据电压表 V1和电流表A的数据画得的。
(3)图线M是定值电阻电压电流关系图像，直线N是电源电动势电压与电流关系图像，由图像M可知，定值电阻阻值R0==="2.0" Ω；图像N是电源的U

本题难度：一般

3、实验题  某同学利用一段长电阻丝测定一节干电池电动势和内阻．接好如下图所示的实验装置后，将导线的接头O分别连接上电阻丝的a、b、c、d四位置并闭合电路测量．

（1）实验中选择从电阻丝的左端a开始而不是从电阻丝的最右端开始的理由是：
                           ；
（2）实验中得到两电表读数如下：

参考答案：（1）防止短路，保护电源      （2分）
（2）bc间  （2分）

本题解析：（1）从右端开始则电路短路，所以从左端开始，起到保护电路作用
（2）ab两点电流为零，说明在ab和bc之间断路，但是由于如果ab之间断路，在接入b点后，就该有电流，故断路只能在bc之间
根据闭合回路欧姆定律可得：，解得
（3）从c点往右，电阻越来越小，电压表示数越来越大，所以c点的电压表示数最大，故不可能出现1.30V，电流表的示数最小，从0.25开始增加，故选B
考点：考查了测定一节干电池电动势和内阻实验
点评：关键是知道实验原理，本题的难点在于判断电路的故障

本题难度：一般

4、实验题  如图所示：


①金属丝直径的测量值为d =________mm．  （3分）
②用多用电表粗测某一电阻.将选择开关调到欧姆挡“×10”档位，测量时发现指针向右偏转角度太大，这时他应该：
a.将选择开关换成欧姆挡的“_____”档位(选填“×100”或“×l”）。
b.调零后再次测量电阻丝的阻值，其表盘及指针所指位置如右下图所示，则此段金属丝的电阻约为_____Ω。

参考答案：3.864mm  ②×1   12

本题解析：①螺旋测微器读数为
②指针向右偏转角度太大，说明电阻过小，需要换用抵挡测量，故选×1
电阻为
考点：考查了螺旋测微器读数，欧姆表的使用

本题难度：一般

5、实验题  用伏安法测定一节干电池的电动势和内阻，有如图所示的甲、乙两个电路图，实验时应选电路      ，某同学根据实验数据画出U—I图像如图丙所示，则测得的电池的电动势为        伏，内电阻为       欧姆。


参考答案：   甲       、       1.5      、    0.5     。

本题解析：略

本题难度：一般
