参考答案：A

本题解析：

本题难度：简单

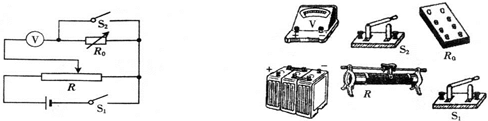

2、简答题  利用如图所示电路测量量程为800mV的电压表的内阻RV（RV约为900Ω），其实验步骤是：

A．按照电路图正确连接好测量电路，将滑动变阻器R的滑片移到最右端；
B．合上开关S1和S2，调节滑动变阻器R的滑片位置，使得电压表的指针指到满刻度；
C．保持开关S1闭合，断开开关S2，只调节电阻箱R0的阻值，使得电压表指针指到满刻度的一半；
D．读出电阻箱接入电路中的电阻值R0，即为电压表内阻RV的测量值．
可供选择的实验器材有：
A待测电压表：量程为800mV，内阻约为900Ω
B滑动变阻器：最大阻值200Ω，额定电流1A
C滑动变阻器：最大阻值10Ω，额定电流2A
D电阻箱：最大阻值999.9Ω，阻值最小改变量为0.1Ω
E电阻箱：最大值99.9Ω，阻值最小改变量为0.1Ω
F电池阻：电动势约12V，内阻约1Ω以及导线和开关等
按照上述实验方法，回答下列问题：
（1）为了使测量比较准确，除了电池组、导线、开关和待测电压表外，从上述器材中还应选用的器材是______（用器材前的序号字母表示）
（2）如图所示，在这些器材的实物图上，用笔画线表示导线，连接成测量电路．
（3）对于用上述方法测出的电压表内阻RV的测量值R测和真实值R真的关系及测量误差，下列说法正确的是______．
A．R测＞R真 C．若RV越大，测量值R测相对于真实值R真的误差就越大
B．R测＜R真 D．若RV越大，测量值R测相对于真实值R真的误差就越小．

参考答案：（1）该实验中，滑动变阻器采用了分压接法，因此要选择总阻值较小的，即选择C，便于条件；实验原理是半偏法测电阻，电阻箱的读数等于电压表的内阻，因此电阻箱总阻值要大于电压表内阻，即电阻箱选择大的，即选择D．
故答案为：C、D．
（2）根据原理图正确连接实物图如下所示：



（3）从实验原理分析可知，当再闭合开关S2，调整电阻箱R0的阻值，从而使得滑动变阻器两端电压变大，即使电压表示数为一半，而电阻箱R0的电压偏大，导致所测电阻也偏大，所以测量电阻大于真实电阻? 若RV越大，则由于R0的影响越小，其误差越小，故BC错误，AD正确．
故选AD．

本题解析：

本题难度：一般

3、实验题  在测定一节干电池的电动势和内电阻的实验中，实验室备有下列器材选用：
①干电池（电动势E约为1.5V，内电阻r约为1.0Ω）；
②电流表G（满偏电流2.0mA，内阻Rg=10Ω）；
③电流表A（量程0～0.6A，内阻约为0.5Ω）；
④滑动变阻器R（0～20Ω，10A）；
⑤滑动变阻器（0～300Ω，1A）；
⑥定值电阻R0=999Ω；
⑦开关和导线若干。
某同学设计了如所示的电路进行实验：
（1）在该电路中为了操作方便且能准确地进行测量， 滑动变阻器应选 　?（填写器材前的字母代号“”或“”）；?在闭合开关S前，应将滑动变阻器的滑动端c移动至 _ _?（填“a端”、“中央”或“b端”）。
?

（2）根据图（甲）在图（乙）的实物图上连线。
（3）闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表G和电流表A的示数I1和I2。多次改变滑动端c的位置，得到的数据为：

在图（丙）所示的坐标纸上以I1为纵坐标、I2为横坐标画出所对应的I1-I2曲线（I1为电流表G的示数，I2为电流表A的示数）。
（4）利用所画图线可求得电源的电动势E=?V，电源的内电阻r =?Ω。（结果要求保留两位小数)

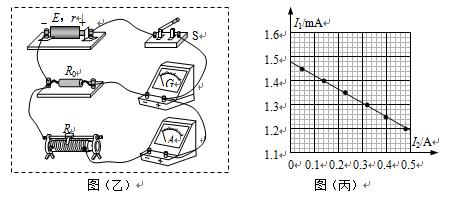

参考答案：（1）R? b端?（2）如图（乙）?（3）如图（丙）?（4）1.48±0.01? 0.60±0.02

本题解析：（1）实验中应选用的较小阻值的滑线变阻器R，有利于电流的变化和表的读数；在闭合开关S前，闭合开关之前，滑片要滑到滑动变阻器的最大阻值处，即b端。
（2）如图（乙）
（3）如图（丙）

（4）电流表G的示数与定值电阻R0的阻值的乘积可作为路端电压处理，则由闭合电路欧姆定律可知：，即：；由图可知，图象与纵坐标的交点为1.48mA，则有，解得；由图象可知图象的斜率为0.6×10-3，由公式得图象的斜率等于，解得
考点:本题考查了测定电源电动势和内阻。

本题难度：一般

4、实验题  图甲中电源电动势为E，内阻可忽略不计；电流表mA具有一定的内阻，电压表V的内阻不是无限大，s为单刀双掷开关，R为待测电阻。当s向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当s向R一侧闭合时，电流表读数为I2

（1）根据已知条件与测量数据，可以得出待测电阻R=____。
（2）根据图甲所给出的电路，在图乙的各器件实物图之间画出连接的导线。

参考答案：（1）
（2）

本题解析：

本题难度：一般

5、实验题  某同学在做描绘小灯泡的伏安特性曲线实验中得到如下一组U和I的数据：

（1）请设计实验电路（要求小灯泡两端电压从零开始可调）。
（2）在下图上画出I－U图象。

（3）从图象上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是：_______________________。
（4）这表明导体的电阻随温度升高而____________。

参考答案：（1）“略”（2）（3）开始不变，后来逐渐增大
（4）增大

本题解析：

本题难度：困难
