1、实验题 (10分)如图所示,用伏安法测电源电动势和内阻的实验中,在电路中接一阻值为2Ω的电阻R0,通过改变滑动变阻器,得到几组电表的实验数据:
U(V):]
| 1.2
| 1.0
| 0.8
| 0.6
|
I(A)
| 0.10
| 0.17
| 0.23
| 0.30
|
(1)R0的作用是?;
(2)用作图法在坐标系内作出U-I图线;
(3)利用图线,测得电动势E=?V,内阻r =??Ω。
(4)某同学测另一串联电池组的输出功率P随外电阻R变化的曲线如图所示。由所得图线可知,被测电池组电动势E=________V,电池组的内阻r=_______Ω。
2、选择题 用图象法计算电动势和内电阻时,先要描点,就是在U—I坐标系中描出与每组I、U值对应的点,以下说法中不正确的是(? )
A.这些点应当基本上在一条直线上,由于偶然误差不能避免,所以U—I图线不可能通过每一个点
B.这些点应当准确地分布在一条直线上,即U—I图线应通过每个点
C.不在U—I图线上的点应当大致均衡地分布在图线两侧
D.个别偏离直线太远的点,应当舍去
3、实验题 某学习小组探究电学元件的伏安特性曲线。
①甲同学要描绘一个标有“3.6V,1.2W”的小灯泡的伏安特性曲线,除了导线和开关外,还有下列器材可供选择:
电压表V(量程5V,内阻约为5kΩ)
直流电源E(电动势4.5V,内阻不计)
电流表A1(量程350mA,内阻约为1Ω)
电流表A2(量程150mA,内阻约为2Ω)
滑动变阻器R1(阻值0 ~ 200Ω)
滑动变阻器R2(阻值0 ~ 10Ω)
实验中电流表应选______,滑动变阻器应选______;(填写器材代号)
以下的四个电路中应选用_________进行实验。
②乙同学利用甲同学的电路分别描绘了三个电学元件的伏安特性曲线,如图所示。然后他用图所示的电路给三个元件分别供电,并测出给元件1和元件2供电时的电流和电压值,分别标在图上,它们是A点和B点。已知R0=9.0Ω,则该电源的电动势_______V,内电阻_______Ω。这个电源给元件3供电时,元件3的电功率P=_______W。

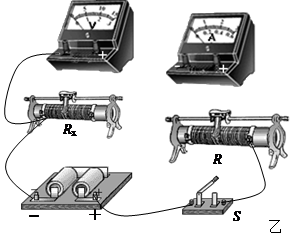

4、实验题 (9分) 为检测一滑动变阻器的总电阻,现可供使用的器材如下:
A.待测滑动变阻器电阻Rx,总电阻约5 Ω
B.电流表A1,量程0.6 A,内阻约0.6 Ω
C.电流表A2,量程3 A,内阻约0.12 Ω
D.电压表V1,量程15 V,内阻约15 kΩ
