3、实验题  （10分）现仅有以下器材：
A1表：量程0.2A? A2表：量程0.02A? V1表：量程3V
V2表：量程100V?滑线变阻器R：0~10Ω?电阻箱R0：0~9999.9Ω， 0.1A
蓄电池组E：ε=6V，r=0.1Ω?电键S及导线若干
为较准确地测定一电阻值Rx约1.2Ω的电阻丝的阻值，已有甲、乙两位同学分别设计了甲、乙二个电路图来测量Rx。但甲、乙两电路设计均有不合理之处，请指出存在的问题（各图分别指出两处即得满分）。

（1）甲图不合理之处：??，??。（2分）
（2）乙图不合理之处：??，??。（2分）
（3）请设计一个实用的较合理的电路图，画在规定方框内，并写出Rx的计算公式。（说明公式中各物理量的意义）Rx=??；（2分）各量的意义是：?。（2分）?（画图2分）

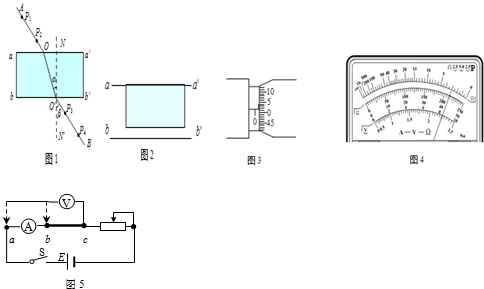

4、简答题  （1）如图1所示，某同学在“测定玻璃的折射率”的实验中，先将白纸平铺在木板上并用图钉固定，玻璃砖平放在白纸上，然后在白纸上确定玻璃砖的界面aa′和bb′．O为直线AO与aa′的交点．在直线OA上竖直地插上P1、P2两枚大头针．
①该同学接下来要完成的必要步骤有______
A．插上大头针P3，使P3仅挡住P2的像
B．插上大头针P3，使P3挡住P1的像和P2的像
C．插上大头针P4，使P4仅挡住P3
D．插上大头针P4，使P4挡住P3和P1、P2的像
②过P3、P4作直线交bb′于O′，过O′作垂直于bb′的直线NN′，连接OO′．测量图1中角α和β的大小．则玻璃砖的折射率n=______．
③如图2所示，该同学在实验中将玻璃砖界面aa′和bb′的间距画得过宽．若其他操作正确，则折射率的测量值______准确值（选填“大于”、“小于”或“等于”）．
（2）在“测定金属的电阻率”的实验中，某同学进行了如下操作：
①用毫米刻度尺测量接入电路中的金属丝的有效长度l．再用螺旋测微器测量金属丝的直径D，某次测量结果如图3所示，则这次测量的读数D=______mm．
②为了合理选择实验方案和器材，首先使用欧姆表（×1挡）粗测拟接入电路的金属丝的阻值R．欧姆调零后，将表笔分别与金属丝两端连接，某次测量结果如图4所示，则这次测量的读数R=______Ω．
③使用电流表和电压表准确测量金属丝的阻值．为了安全、准确、方便地完成实验，除电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关外，电压表应选用______，电流表应选用______，滑动变阻器应选用______（选填器材前的字母）．
A．电压表V2（量程3V，内阻约3kΩ）
B．电压表V1（量程15V，内阻约15kΩ）
C．电流表A1（量程600mA，内阻约1Ω）
D．电流表A2（量程3A，内阻约0.02Ω）
E．滑动变阻器R1（总阻值10Ω，额定电流2A）?
F．滑动变阻器R2（总阻值100Ω，额定电流2A）
④若采用图5所示的电路测量金属丝的电阻，电压表的左端应与电路中的______点相连（选填“a”或“b”）．若某次测量中，电压表和电流表读数分别为U和I，请用上述直接测量的物理量（D、l、U、I）写出电阻率ρ的计算式：ρ=______．
⑤铜?1.710-8Ω?m钨?5.310-8Ω?m康铜?5.010-7Ω?m锰铜?4.410-7Ω?m镍铬合金?1.110-6Ω?m
所列的是一些材料在20°C时的电阻率．实验中使用的金属丝是方框中列出的某一种材料．某次实验中，测得金属丝的长度为52.80cm，直径为0.495mm，阻值为2.9Ω．则金属丝的材料为______（选填金属名称）．

5、实验题  2010年暑假期间，某学校课题研究小组为了撰写关于未知材料电阻率的实践报告，设计了一个测量电阻率的实验方案，可提供的器材有：
A．电流表G，内阻，满偏电流
B．电流表A，内阻约为0.2，量程为0～0.6A
C．螺旋测微器
D．电阻箱
