1、填空题 如图所示的电路中,R1、R2为标准电阻.测定电源电动势和内阻时,如果偶然误差可以忽略不计,则电动势的测量值比真实值________,内阻的测量值比真实值________,测量误差产生的原因是________.
?
参考答案:没有误差?偏大?电流表有内阻
本题解析:设电流表的内阻为RA,电源的电动势和内阻真实值分别为E′和r′,则有:
联立解得:
故,即电动势的测量值等于真实值,电源内电阻的测量值大于真实值.测量误差产生的原因是电流表有内阻
点评:本题是一种安阻法测量电源电动势和内阻的方法,可以用电阻箱代入两个定值电阻.分析误差采用公式法,将测量值与真实值的表达式进行比较得到,
本题难度:简单
2、实验题 某同学对实验室的一个多用电表中的电池进行更换时,发现里面除了一节1.5V的干电池外,还有一个方形的层叠电池。为了测定层叠电池的电动势和内电阻,实验室中提供如下器材:
A.电流表A1(满偏电流10mA,内阻10Ω);
B.电流表A2(0~0.6~3A,内阻未知);
C.滑动变阻器R0(0~100Ω,1.0A);
D.定值电阻R(阻值990Ω);
E.开关S与导线若干。

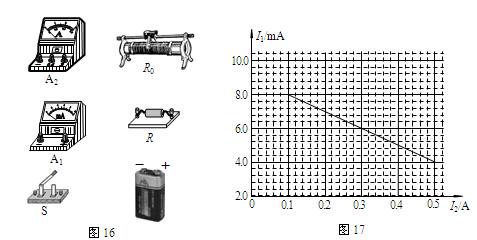

(1)该同学根据现有的实验器材,设计了如图15所示的电路,请你按照电路图在图16中完成实物连线。
(2)该同学根据上述设计的实验电路测出多组数据,绘出如图17所示的I1-I2图线(I1为电流表A1的示数,I2为电流表A2的示数),则由图线可以得到被测电池的电动势E=?V,内阻r=?Ω。(保留两位有效数字)
参考答案:(1)实物连接如图(2分)
(2)9.1(±0.1);10(3分,答对1个空得2分)
本题解析:略
本题难度:一般
3、实验题 为了测量量程为3V的电压表V1的内阻RV(内阻约3000Ω),实验室可以提供的器材有:
电流表A1,量程为3A,内阻约1Ω;
电压表V2,量程为5V,内阻约5000Ω;
变阻箱R1阻值范围为0—9999.9Ω;
变阻箱R2阻值范围为0—99.9Ω;
滑动变阻器R3,最大阻值约为20Ω;
电源E,电动势6V,内阻约0.5Ω;
单刀单掷开关K,导线若干。
小题1:请从上述器材中选择必要的器材,设计一个测量电压表V的内阻的实验电路,画出电路原理图(图中的元件要用题中相应的英文字母标注),要求测量尽量准确。
小题2:写出电压表V1的内阻RV的表达式为RV =?。
参考答案:
小题1:
小题2:
本题解析:流过电压表的电流最大为,所以电流表不能用,用电压表V2,又因为电源电压为6伏,所以要用一个电阻与待测电压表串联来求电流;要求测量尽量准确,所以用图象法处理数据,那么数据的范围要尽量大,所以要用分压式电路,选有小电阻,大电流的滑动变阻器R3,
RV
本题难度:简单
4、实验题 小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象,通过实验得到如下数据(I和U分别表示小灯泡上的电流和电压):
I(A)
| 0.12
| 0.21
| 0.29
| 0.34
| 0.38
| 0.42
| 0.45
| 0.47
| 0.49
| 0.50
|
U(V)
| 0.20
| 0.40
| 0. 60
| 0.80
| 1.00
| 1.20
| 1.40
| 1.60
| 1.80
| 2.00
|
(1)在方框内画出实验电路图,可用的器材有:电压表(2.5V、2KΩ),电流表(0.6A、0.5Ω),滑动变阻器(阻值范围0~10Ω),电源(3V、0.1Ω),小灯泡、电键、导线若干。
(2)在右图中画出小灯泡的U-I图象。
(3)若一电池的电动势是1.5 V,内阻是2.0 Ω。问:将本题中的灯泡直接接在该电池两端,小灯泡的实际功率是多少?(若需作图,可直接画在第(2)问的图中)。
参考答案:(1)见解析(2)见解析(3)0.28
本题解析:(1)小灯泡的电阻减小,故采用电流表的外接法,小灯泡两端的电压是从零开始的,故滑动变阻器采用分压解法,;(2)见乙图(2分);
(3)作出图线,可得小灯泡工作电流为0.35安,工作电压为0.80伏,因此小灯泡实际功率为0.28. (0.26~0.29均算对)
点评:实验中电路图的画法是难点,关键是对电流表和滑动变阻器的接法正确掌握理解
本题难度:一般
5、选择题 某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后,亲自动手测量一根金属丝的电阻,他们选择了×10Ω倍率,并用正确的操作方法测量时,发现指针偏转角度太大。为了得到更准确的数据,请你在以下操作中选择必要的步骤,排出合理的顺序是
①旋转选择开关至欧姆 “×1Ω” 挡。②旋转选择开关至欧姆 “×100Ω” 挡。③旋转选择开关至“OFF” 挡,并拔出两表笔。④将两表笔分别连接到金属丝的两端,读出阻值后,断开两表笔。⑤将两表笔短接,调节欧姆调零旋钮,使指针对准刻度盘上欧姆挡的零刻度,断开两表笔。
A.①④③
B.①⑤④③
C.②④③
D.②⑤④③
参考答案:B
本题解析:发现指针偏转角度太大。说明电阻太小,所以需要换低档测量,故第一步为①,在使用多用电表欧姆档时,每换一次档都需要进行欧姆调零,所以第二步为⑤,然后开始测量,故第三步为④,测量完毕,需要将旋转选择开关至“OFF” 挡,并拔出两表笔。为③,所以选择B,
点评:多用电表在最开始使用时需要进行机械调零和欧姆调零,换挡后只需要进行欧姆调零,指针偏转过大,则被测电阻过小,偏转过小,则被测电阻过大,
本题难度:简单
