1、填空题  在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下小灯泡L，“3?8V，0.3A”．
电压表V，量程0-5V，内阻5kΩ
电流表A1，量程O一100mA，内阻4Ω
电流表A2，量程0-500mA，内阻0?4Ω
滑动变阻器R1最大阻值10Ω，额定电流1.0A
滑动变阻器R2，最大阻值5Ω，额定电流0.5A
直流电源E，电动势约为6V，内阻约为0.5Ω
导线、电键等
（1）在上述器材中，滑动变阻器应选______；电流表应选______．（填元件的物理符号）
（2）在虚线框内画出实验的电路图，并在图中注明各元件的符号．

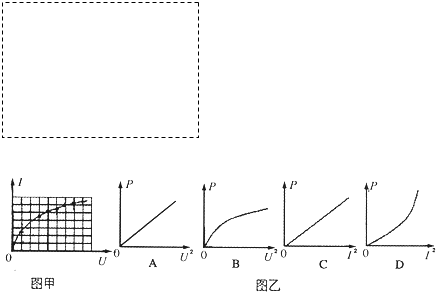

（3）某实验小组完成实验后利用实验中得到的实验数据在，I-U坐标系中，描绘出了如图甲所示的小灯泡的伏安特性曲线．根据此图给出的信息，可以判断图乙中正确的是______（图中P为小灯泡的功率）

参考答案：（1）灯泡的额定电流为0.3A，电流表A1的量程偏小，则选择电流表A2．
若选用滑动变阻器R2，通过R2的电流会超过滑动变阻器的额定电流，所以选择滑动变阻器R1．
（2）因为灯泡的电压和电流需从零开始测起，所以滑动变阻器采用分压式接法，
灯泡的电阻大约为12Ω，远小于电压表的内阻，属于小电阻，所以电流表采用外接法，电路图如图所示．



（3）根据I-U图线的斜率表示电阻的倒数，知电阻随电压的增大而增大．
P-U2图线的斜率表示电阻倒数，电阻增大，知P与U2图线的斜率减小，所以B正确．
P-I2图线的斜率表示电阻的大小，电阻增大，知P与I2图线的斜率增大．所以D正确．
故答案为：（1）R1；A2　（2）电路图如图所示（3）BD

本题解析：

本题难度：一般

2、实验题  （共10分）为了精确测量某待测电阻Rx的阻值（约为30Ω）．有以下一些器材可供选择．
电流表：A1（量程0～50mA，内阻约10Ω）? A2（量程0～3A，内阻约0.12Ω）
电压表：V1（量程0～3V，内阻很大）?V2（量程0～15V，内阻很大）
电源：E（电动势约为3V，内阻约为0.2Ω）
定值电阻：R（20Ω，允许最大电流1.0A）
滑动变阻器：R1（0～15Ω，允许最大电流2.0A）
滑动变阻器：R2（0～10Ω，允许最大电流0.3A）
滑动变阻器：R3（0～1kΩ，允许最大电流0.5A）
单刀单掷开关S一个，导线若干
（1）（每空1分）电流表应选 ?，电压表应选?，滑动变阻器应选?．（填字母代号）
（2）（4分）请在方框中画出测量电阻Rx的实验电路图（要求测量值的范围尽可能大一些，所用器材用对应的符号标出）

（3）（3分）某次测量中，电压表示数为U时，电流表示数为I，则计算待测电阻阻值的表达式为Rx=?

参考答案：（1）A1?V1?R1?（2） 如下图所示?（3）

本题解析：（1）因电源E的电动势约为3V，所以电压表选择V1，待测电阻Rx的阻值（约为30Ω），所以流过的最大电流Rx，如果选择电流表A2（量程0～3A，内阻约0.12Ω），指针偏转角度很小，读数不准确，所以电流变选择A1，滑动变阻器R2的全阻值太大，操作部方便，所以滑动变阻器选择R1（0～15Ω，允许最大电流2.0A）
（2）因实验要求测量值的范围尽可能大一些，所以控制电路用分压式接法，又Rx是小电阻，故测量电路用电流表的内接法，为使流过电流表的电流不超过其量程，故应与待测电阻串联一定值电阻起保护作用，所以电路图为：

本题难度：一般

3、实验题  在“测定一节干电池电动势和内阻”的实验中：

（1）第一组同学利用如图a的实验装置测量，电压表应选择量程??（选填“3V”或“15V”），实验后得到了如图b的U-I图像，则电池内阻为 ?Ω。（电压表、电流表均为理想电表）。
（2）第二组同学也利用图a的连接测量另一节干电池，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑过一段距离x后电流表有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图，如图c所示，则根据图像可知，电池的电动势为??V，内阻为??Ω。

参考答案：(1)? 3V?，? 1.5?。 (2)? 1.5?，? 1?。

本题解析：（1）干电池电动势约为1.5V，所以用3V量程?误差较小；
(2)由图可知，滑片在右面一半时，电压表示数不变，说明此时此时电路短路，路端电压等于电源电动势，为1.5V；滑片滑到距左端10cm位置时，电压表示数U=1.20V，此时电路电流，
点评：中等难度。伏安法测电源电动势内阻的实验中，通常情况下都采用一只安培表，一只伏特表和一个滑动变阻器。 应注意当电池内阻较小时，U的变化较小，图像中描出的点不能占满图象空间，所描得的点及做出的图线误差较大，为此，可使纵轴不从零开始，把纵坐标比例放大，可使结果误差小些。此时，图线与纵轴的交点仍代表电源的电动势，但图线与横轴的交点不再代表短路电流，计算内阻要在直线上选取两个相距较远的点，由它们的坐标值计算出斜率的绝对值,即为内阻r。

本题难度：一般

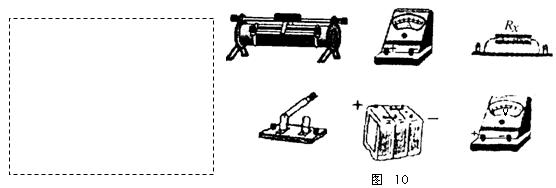

4、计算题  如图10所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，器材规格如下

（1）待测电阻Rx（约100 Ω）；
（2）直流毫安表（量程0 ~ 50 mA，内阻约50 Ω）；
（3）直流电压表（量程0 ~ 3 V，内阻约5 kΩ）；
（4）直流电源（输出电压6 V，内阻不计）；
（5）滑动变阻器（阻值范围0 ~ 15 Ω，允许最大电流1 A）；
（6）开关1个，导线若干条
根据器材的规格和实验要求，在左框中画出实验电路图，在右边的实物图上连线。

参考答案：

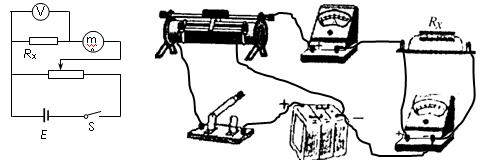

电路及实物连线图如图所示：

?

本题解析：
由于滑动变阻器的阻值相对被测电阻的阻值较小，为调节方便，所以滑动变阻器应采用分压式接法又由于待测电阻与电流表内阻相差的倍数较小，电压表内阻与待测电阻相差的倍数较大，故应采用电流表外接法

本题难度：一般

5、填空题  （本题7分）
（1）．用多用表测电阻，如果表的指针偏转过小，为使测量比较准确，应将选择开关拨至倍率较________(大或小)的档位上.每次换档后，需要重新______再进行测量.
（2）．如图所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置.

①A是________档，若用此档测量，则读数________
②B是________档，若用此档测量，则读数________

参考答案：大，调零；电阻，3000Ω；电流，5mA；电压，25V.

本题解析：（1）如果表的指针偏转过小，说明电阻太大，所以换用高档，换挡后需要重新欧姆调零，
（2）电阻?读数为，B是电流，则表盘为1分度盘，所以为5mA，C是电压，分度盘为5分度，所以读数为25V，
点评：特别是电流表和电压表在读数的时候一定要注意分度值

本题难度：简单
