1、实验题  在研究性学习中，某同学设计了一个测量导电纸的导电膜厚度的实验，该同学从资料上查得导电纸导电膜导电材料的电阻率为ρ，并利用下列器材完成了这个实验：
A．电源E（电动势为12V，内阻不计）
B．木板N（板上放有导电纸一张，导电膜向上），两个金属条A.B（平行放置在导电纸上，与导电纸接触良好，用作电极）
C．滑线变阻器R（其总阻值小于两平行电极间导电纸的电阻）
D．毫米刻度尺．
E．电压表V（量程为6V，内阻约3kΩ）
F．电流表A（量程为0.6A，内阻忽略不计）
G．开关K，导线若干。
（1）请在图示实物图中完成实物连线。

（2）实验中应测定的物理量是：?。
（3）计算导电膜厚度h的公式是：?。（用ρ和测得物理量的符号表示）

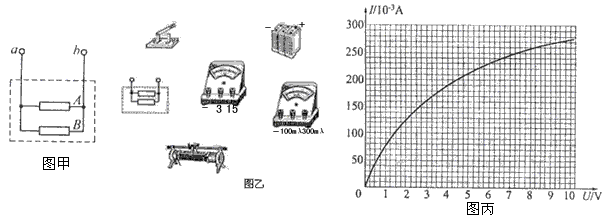

2、实验题  有一个特殊结构的元件（如图甲所示），由A、B两部分组成，被封闭在透明的玻璃壳内，a、b为两个接线柱。某学生为了研究A、B两部分电学特性，通过查阅资料，得知A是一个定值电阻，其U-I值如下表所示；B是一种由特殊金属丝制成的导体，该元件的额定电压是7伏，为了既不破坏元件的结构，但又能测定B的额定功率，他使用（如图乙所示）的器材，测得一组该元件的I-U值（如图丙所示）后，利用这些数据测出了B的额定功率。请你回答以下问题：


（1）用笔线代替导线，将如图乙所示的器材连成一个测量该元件的I-U值的电路。要求当滑动片向右移动时元件两端的电压从零开始增大。
（2）当滑动片向右移动时，B的电阻逐渐_____________（填“增大”、“减小”或“不变”）。
（3）求得B在正常工作时的额定功率P=_____________w。

3、实验题  在某实验室中测量电源的电动势和内电阻，可以提供的器材有：
①待测电池：电动势E（约3V）、内电阻r（约1Ω）
②电流表：量程500μA，内阻r2=400Ω
③电流表：量程3A，内阻r1=0.1Ω
④滑动变阻器：阻值0-600Ω，额定电流0.5A
⑤滑动变阻器：阻值0-20 Ω，额定电流2.5A
⑥电阻箱：9999.9Ω

(1)实验电路如 上图所示，根据实验目的，电路中电流表A1应选择_______， A2应选择_____，R1应选择______，R2应选择_____(请填写器材序号)。
(2)实验中改变电路中的电阻，通过多次读取两电流表的读数，用描点法拟合出电流表A2的电流I2随电流表A1的电流I1的变化的图象，如右图所示。那么，根据图象可得电动势E的表达式为______________，内电阻r表达式为________________。(答案只限于用R2、Iy、Ix及电流表的内阻r1、r2表示)

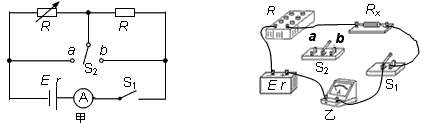

4、实验题  现有以下器材：电流表A（量程0.6A、内阻rA=0.5Ω），电阻箱R（量程99.99Ω），待测电阻Rx，直流电源（电动势E和内阻r待测），单刀单掷开关S1，单刀双掷开关S2，带铁夹的导线若干。某探究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值Rx、直流电源的电动势E和内阻r。
（1）按图甲所示的电路，将图乙所示的实物连线补画完整。

（2）测量电阻Rx的阻值：
①将开关S1闭合、开关S2接a，读出电流表的示数I1；
②保持开关S1闭合，将开关S2接b，调节电阻箱R的阻值，使得电流表的示数也为I1，此时电阻箱的阻值R=4.00Ω，则Rx=___________Ω。
（3）测电源的电动势E和内阻r：
将开关S1闭合、开关S2接b，调节电阻箱R的阻值，记下电流表的示数I，得到若干组R、I的数据（见下表），请在图丙所示的坐标纸上作出-R的图象，并根据图象求得电动势E=___________V，内阻r=___________Ω （保留两位有效数字）。
?

5、选择题  在电学探究实验课中，某组同学在实验室利用如图甲所示的电路图连接好电路，并用于测定定值电阻R0、电源的电动势E和内电阻r0．调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录了电流表A和电压表V2的测量数据．根据所得数据描绘了如图乙所示的两条U-I直线．则有（　　）
A．图象中的图线乙是电压表V1的测量值所对应的图线
B．由图象可以得出电源电动势和内阻分别是E=1.50V，r=1.0Ω
C．当该电源只给定值电阻R0供电时R0消耗的功率为0.55W
D．图象中两直线的交点表示在本电路中该电源的效率达到最大值
