参考答案：甲……4分，106～112……6分

本题解析：要描绘图象，需要电压从零调节，电阻器选用分压式接法，甲图；根据流过热敏电阻的电流，读出电压值，求出热敏电阻在此电流时的阻值，再利用求得，范围在106～112。

本题难度：简单

3、实验题  现要测电阻R0的阻值和干电池组的电动势E及内电阻r。给定的器材有：两个理想电压表V1和V2（量程均为3 V），理想电流表A（量程为0.6 A），滑动变阻器R，待测的电阻R0，两节串联的电池，开关S及导线若干。某同学设计一个如图甲所示的电路同时测电阻R0的阻值和电池组的电动势及内电阻。

(1)根据电路图，请在图乙中连接实物图。
(2)如果电压表和电流表不是理想的，那么电动势和内电阻的测量将存在误差，这是由于
[? ]
A．电流表A的分压作用
B．电流表A的分流作用
C．电压表V1的分压作用
D．电压表V1的分流作用
(3)看上述电路中少了一个电压表，仍可用一个电路同时测电阻R0阻值和干电池组的电动势E及内阻r，测量电路图如图丙所示，请完成下列实验步骤：
①按电路图连接好电路；
②闭合开关S，____，读取两电表读数为U1，I1；
③____，读取两电表读数为U2，I2；
④整理器材，数据处理。
(4)根据第三问的数据得出电阻R0=____，电源参数E=____，r=___。

参考答案：(1)如图所示

(2)D
(3)②移动滑片P使滑动变阻器短路；③移动滑片P使滑动变阻器不短路
(4)U1/I1，，

本题解析：

本题难度：困难

4、实验题  测量干电池的电动势和内电阻.下列器材可供选用：
A.干电池一节?
B.直流电流表(0.6 A，0.15 Ω；3 A，0.025 Ω)
C. 直流电压表(3 V，5 kΩ；15 V，25 kΩ)?
D.滑动变阻器(0~15Ω，l A)
E.滑动变阻器(0~1 kΩ，0.5 A)?
F.电键?
G.导线若干

(1)应选用的滑动变阻器是____(填序号)，选用电流表的量程是____,选用电压表的量程是____;
(2)将选用的器材在实物图上连线.要求实验误差最小.

参考答案：1）滑动变阻器选择的时候应使操作方便，所以选择和电源电阻相近的滑动变阻器，故选D?电路中的电流不宜过大，所以选择0.6A的量程，电压表的量程为3V?（2）如图

本题解析：（1）D? 0.6A? 3V?（3分）
（2）如图?

点评：在电学实验的考查中，经常考查到仪表的选择、电流表内外接法的选择及实验数据的处理，故应注意此类问题的解法；在实验中要注意把握准确性及安全性原则．

本题难度：一般

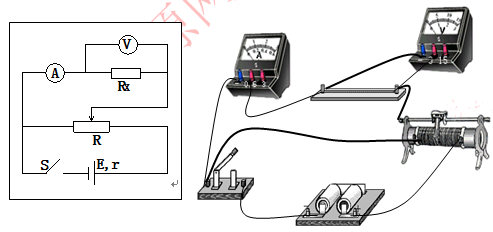

5、实验题  学生实验小组进行“测定金属丝电阻率”的实验
小题1:用螺旋测微器测量金属丝的直径如左下图所示，则它的读数是??mm。用多用电表的电阻“×1”挡，按正确的操作步骤粗略测量金属丝的阻值，表盘的示数如右下图所示，则它的读数是?Ω。

小题2:该组同学想用伏安法更精确地测量其电阻Rx，已经选好的器材有：
A．电流表（量程0～0.6A，内阻约几欧）
B．电压表（量程0～3V，内阻约20kΩ）
C．电源（电动势3V，内阻很小）
D．若干导线和电键
