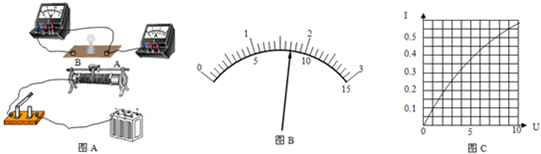

1、简答题  某同学使用如下图A所示器材测定小灯泡在不同电压下的阻值，已知小灯泡标有“9V，4.5W“字样，备选滑动变阻器有二种规格，R1标有”5Ω，2A”R2标有”100Ω，2A”现要求小灯泡两端电压从零开始，并能测量多组数据．
（1）为使操作更为方便，滑动变阻器应选用______（选填R1，R2）
（2）将图中的实物图补充完整，使其能尽量准确地测量小灯泡的阻值．
（3）本实验操作时应闭合开关，移动滑动变阻器滑片，使小灯泡电流______（选填”从小到大”或”从大到小”）变化，读取数据．若某同学选用15V量程电压表进行测量示数如下图B所示，此时示数为______
（4）图C为某同学根据实验数据做出的一根I-U图线，从图中可以求出小灯泡正常工作时的阻值大小为______，（保留三位有效数字）此阻值比小灯泡的实际阻值偏______．（选填“大”或“小”）

参考答案：（1）电压要从零开始连续调节，滑动变阻器要采用分压式接法；滑动变阻器的电阻调节是不连续的，如果有20圈，则R1与R2每调节一圈电阻值变化分别为5Ω、0.25Ω，显然选择R1电压变化更加均匀，方便测量，故选择R1；
（2）滑动变阻器采用分压接法，实物电路图如图所示．



（3）为防止损坏灯泡，小灯泡电压要从零开始逐渐增大，故电流也是由零开始逐渐增大；
电压表量程是15V，由图示电压表可知，电压表最小分度值是0.5V，电压表示数是8.5V．
（4）由图C所示图象可知，灯泡额定电压9V所对应电流为0.55A，
灯泡正常工作时的电阻R=UI=9V0.55A≈16.4Ω；电流表采用外接法，
由于电压表的分流，所测电流偏大，由欧姆定律可知，灯泡测量值小于真实值．
故答案为：（1）R1；（2）电路图如图所示；（3）从小到大；8.5V；（4）16.4Ω；小．

本题解析：

本题难度：一般

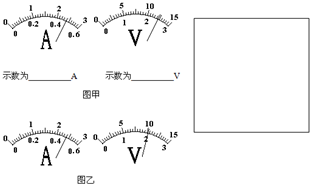

2、填空题  用伏安法测未知电阻Rx的实验中，分别采用电流表内接和外接两种方式进行测量，各得到一组

表和

表的示数如图甲和图乙所示．已知

表所接量程为0～0.6A，

表所接量程为0～3V．
（1）在图甲中读出

和

表的示数．
（2）图甲和图乙所示的两组电表示数中，只有一组可用来计算未知电阻Rx的值，才能有较准确的测量结果．利用这一组示数，计算出未知电阻Rx=______Ω．
（3）若实验时所用电源的电压约为3V，滑动变阻器的最大阻值为10Ω，为了实验更简便、实验结果更准确，请结合图甲和图乙电表的示数判断该实验最后应采用什么样的电路，在下面的方框内把该实验电路图画出来．

参考答案：（1）根据所选量程得出其读数为：I=0.48A，U=2.44V（2.43～2.45V）
故答案为：0.48，U=2.44（2.43～2.45）
（2）电流表的示数基本不变，因此采用电流表的外接法，即选择电压表示数小的一组进行计算，即乙组：
RX=UI=2.00V0.48≈4.2Ω
故答案为：4.2?（4.1～4.3）

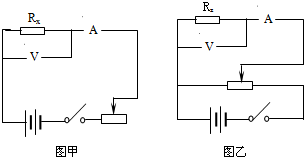

（3）由于滑动变阻器的阻值大于待测电阻，因此采用分压限流均可，电流表应该采用外接法，具体电路图如下图甲或图乙：

本题解析：

本题难度：一般

3、填空题  有一待测的电阻器Rx，其阻值约在40～50Ω之间，实验室准备用伏安法来测量该电阻值的实验器材有：
电压表V（量程0～10V，内电阻约20kΩ）；
电流表A1，（量程0～500mA，内电阻约20Ω）；
电流表A2，（量程0～300mA，内电阻约4Ω）；
滑动变阻器R1（最大阻值为10Ω，额定电流为2A）；
滑动变阻器R2（最大阻值为250Ω，额定电流为0.1A）；
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关及若干导线．
实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I-U图线．
（1）电流表应选用______．
（2）滑动变阻器选用______（选填器材代号）．
（3）请在如图所示的方框内画出实验电路图．

参考答案：

（1）电路最大电流约为I=URX=9V40Ω=0.225A=225mA＜300mA，因此电流表应选择A2；
（2）滑动变阻器R2的额定电流是0.1A＜0.225A，且滑动变阻器R2的最大阻值较大，
实验操作不方便，为保证电路安全，方便实验操作，滑动变阻器应选R1；
（3）实验要求电表读数从零开始变化，因此滑动变阻器应采用分压接法，
Rx阻值约在40～50Ω之间，电流表A2内电阻约4Ω，电压表V内阻约20kΩ，
电压表内阻远大于待测电阻阻值，因此电流表应采用外接法，实验电路图如图所示．
故答案为：（1）A2；（2）R1；（3）电路图如图所示．

本题解析：

本题难度：简单

4、实验题  热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水瓶（图中未画出）、电源（3V、内阻可忽略）、直流电流表（内阻约1Ω）、直流电压表（内阻约5kΩ）、滑动变阻器（0~20Ω）、开关、导线若干。
（1）在图（a）的方框中画出实验电路图，要求测量误差尽可能小。

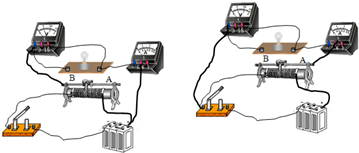

（2）根据电路图，在图（b）的实物图上连线。
（3）简要写出完成接线后的主要实验步骤___________。

?

参考答案：（1）如图1所示
（2）如图2所示
（3）①往保温杯中加入一些热水，待温度稳定时读出温度计值；
②调节滑动变阻器，快速测出几组电流表和电压表的值；
③重复①~②，测量不同温度下的数据；
④绘出各测量温度下热敏电阻的伏安特性曲线
?

本题解析：

本题难度：困难

5、实验题  如图所示的电路是伏安法测电阻的一种改进电路，请按要求作答．
?
(1)将下面的实验步骤补充完整：
①将开关S与S′都闭合，仔细调整两个滑动变阻器R与R′的滑片，使得电压表V的读数U等于电压表V′的读数U′的一半；
②保持开关S闭合，　　　，并且在以后的操作过程中滑动变阻器?（填“R”或“R′’）的滑片不允许再作调整，观察、记录此时电压表V的读数U以及电流表A的读数I；
③重复步骤①②，测量并记录多组U、I数据．
(2)被测电阻RX测量值的表达式为RX=?.
(3)这种方法得到的测量值RX与真实值R真之间的关系，从理论上说应该是Rx?R真（填“>”、“=”或“<”）．

参考答案：(1)断开开关S′，R? (2) U/I? (3)? =

本题解析：(1)滑动变阻器R和RX串联，电压表V的读数U等于电压表V′的读数U′的一半，表明两电阻阻值相等，②保持开关S闭合，断开开关S′，并且在以后的操作过程中滑动变阻器R的滑片不允许再作调整
(2)被测电阻RX测量值的表达式为RX= U/I
(3) 这种方法得到的测量值RX与真实值R真之间的关系相等

本题难度：一般
