1、实验题  在DIS描绘电场等势线的实验中
（1）电源通过正负电极a、b在导电物质上产生的稳定电流分布模拟了由二个_______________产生的_________，用____________探测等势点。
（2）（单选题）在安装实验装置时，正确的做法是（?）
A．在一块平整木板上依次铺放复写纸、白纸、导电纸
B．导电纸有导电物质的一面应该向上
C．连接电源正负极的电极a、b必须与导电物质保持绝缘
D．连接电极a、b的电源电压为交流4-6V

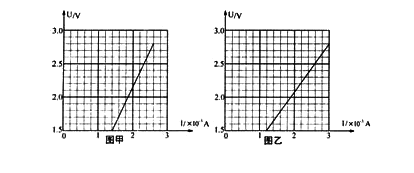

2、实验题  甲、乙两同学使用完全相同的器材用伏安法测量同一未知电阻Rx的阻值，电流表（量程0－5mA，内阻约10Ω），电压表（量程0－3V，内阻约3000Ω），最大阻值为1700Ω的滑动变阻器，电源E（电动势约为3V），开关S、导线若干。两人将其测量数据绘成U－I图象后如图甲和图乙所示。

（1）由图甲得Rx＝______________Ω；由图乙得Rx＝______________Ω；（结果保留三位有效数字）（2）在下面方框中分别画出甲、乙两位同学所用的测量电路，并由测量结果判定______________同学测量结果较为准确。

3、实验题  （8分）有一个待测电阻R，其阻值大约20Ω～50Ω之间，现要进一步测量其电阻，手边现有如图所示器材：
电源E（电动势12V，内阻为0.5Ω）；
电压表（0～3 V～15V，内阻约10kΩ）;
电流表（0～0.6A～3A，内阻约1Ω）
滑动变阻器R1（阻值0～10Ω，额定电流2A）；
滑动变阻器R2（阻值0～1700Ω，额定电流0.3A）；
电键S和导线若干。
要求多次测量电阻R的电压U和电流I，画出其伏安线求电阻。现回答下面问题：
（1）电压表的量程应选?，电流表的量程应选?，滑动变阻器应选?。
（2）请画出实验电路图。

4、实验题  (9分)某物理实验小组的同学利用实验室提供的器材测量一待测电阻的阻值。可选用的器材（代号）与规格如下：
电流表A1（量程250mA,内阻r1为5Ω)；
标准电流表A2（量程300mA,内阻r2约为5Ω）；
待测电阻R1（阻值约为100Ω）；
滑动变阻器R2（最大阻值10Ω）；
电源E（电动势约为10V，内阻r约为1Ω）；
单刀单掷开关S，导线若干。
⑴要求方法简捷，并能测多组数据，请在方框中画出实验电路原理图，并标明每个器材的代号。

⑵需要直接测量的物理量是?，用测的量表示待测电阻R1的计算公式是R1＝________。

5、实验题  某同学用伏安法测一节干电池的电动势E和内电阻r，所给的器材有:
A．电压表V:0～3～15V? B．电流表A:0～0.6～3A?C．变阻器R1(20Ω，1A)
D．变阻器R2(1000Ω，0.1A)? E．电键S和导线若干

小题1:实验中电流表应选用的量程为?；电压表应选用的量程为?；变阻器应选用? ____?(填R1或R2)；

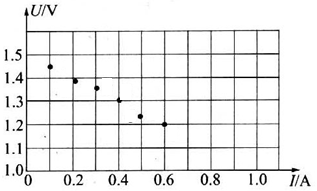

小题2:实验测得的6组数据已在U-I图中标出，如图所示。请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=________V，电阻r=________Ω.
