1、实验题  实验题
（1）若某欧姆表表头的满偏电流为10mA内接一个干电池，电动势为1.5V，那么该欧姆表的内阻为      Ω，待测电阻接入红、黑表笔之间时，若指针转至满刻度的1/3处，则待测电阻的阻值为       Ω。
若欧姆表有×1、×10、×100三个挡位，某同学使用欧姆表粗略测量一定值电阻的阻值，先把选择开关旋到“×10” 挡位，测量时指针偏转角太小，接下来的测量过程正确的操作步骤的合理顺序为（用字母代号填写）             。
A．测量结束后，将选择开关旋到“0”挡
B．将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”
C．断开待测电阻，将选择开关旋到“×1” 挡
D．断开待测电阻，将选择开关旋到“×100” 挡
E．再接入待测电阻，将指针示数剩以倍率，即为待测电阻的阻值
（2）欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，测量范围尽可能大。现备有以下器材:
A.电池组（3 V，内阻1Ω）    B.电流表（0～3 A，内阻0.0125Ω）
C.电流表（0～0.6 A，内阻0.125Ω）  D.电压表（0～3 V，内阻3 kΩ）
E.电压表（0～15 V，内阻15 kΩ）  .滑动变阻器（0～20Ω，额定电流1 A）
G.开关、导线
①上述器材中电流表应选          ；电压表应选   。（填写各器材的字母代号）
②为使通过待测金属导线的电流能在0～0.5 A范围内改变，请按要求将下图中给定的器材连成实验电路。

（3）利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。
①应该选择的实验电路是图1中的     （选项“甲”或“乙”）。

②现有电流表、开关和导线若干，以及以下器材：
A. 电压表      B.电压表
C. 滑动变阻器  D.滑动变阻器
实验中电压表应选用    ；滑动变阻器应选用       ；（选填相应器材前的字母）
③ 某位同学记录的6组数据如下表所示，各组数据对应点已经标在坐标纸上，请根据标出的数据点画出  图线。
④根据（3）中所画图线可得出 干电池的电动势E=      v，内电阻r=     Ω

序号	1	2	3	4	5	6
电压U（V）	1.45	1.40	1.30	1.25	1.20	1.10
电流( A )	0.060	0.120	0.240	0.260	0.360	0.480

2、实验题  待测电阻RX，阻值约为25kΩ，在测其阻值时，备有下列器材：
A.电流表（量程100μA，内阻2 kΩ）；
B.电流表（量程500μA，内阻300Ω）；
C.电压表（量程10V，内阻100kΩ）；
D.电压表（量程50V，内阻500kΩ）；
E.直流稳压电源（15V，允许最大电流1A）；
F.滑动变阻器（最大阻值1kΩ，额定功率1W）；
G.电键和导线若干。
(1)电流表应选_______，电压表应选_______。

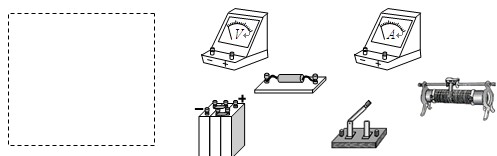

(2)在虚线框中画出测量电阻RX阻值的电路图。
(3)根据电路图，用实线代替导线将下列实物连接成实验电路。

3、实验题  硅光电池是一种可将光能转换为电能的器件。某同学用如图所示电路研究硅光电池的伏安特性曲线。图中R0为已知定值电阻，两个电压表均视为理想电压表。
(

4、实验题  在测定某电阻的伏安特性曲线中，待测金属丝的电阻Rx约为5 Ω，实验室备有下列实验器材
A．电压表V1 (量程0～3 V，内阻约为15 kΩ)
B．电压表V2 (量程0～15 V，内阻约为75 kΩ)
C．电流表A1 (量程0～3 A，内阻约为0.2 Ω)
D．电流表A2 (量程0～0.6 A，内阻约为11 Ω)
E．变阻器R1(0～10 Ω，1A)
F．变阻器R2(0～2000 Ω，0.1 A ) k*s5u
G．电池组E(电动势为3 V，内阻约为0.3 Ω)
H．开关S，导线若干
(1)为减小实验误差，应选用的实验器材有(填英文字母代号)       ．
(2)在实验过程中，要求电表的示数从零开始变化，请你在线框中画出本实验的电路图.

(3)测量结果比真实值偏         。

5、实验题  在用DIS描绘电场等势线的实验中
（1）电源通过正负电极a、b在导电物质上产生的稳恒电流分布模拟了二个_____产生____；用____探测等势点。
（2）（单选题）在安装实验装置时，正确的做法是                            （   ）
A．在一块平整木板上依次放复写纸、白纸、导电纸
B．导电纸有导电物质的一面应该向上
C．连接电源正负极的电极a、b必须与导电物质保持绝缘
D．连接电极a、b的电源电压为交流4~6V
