1、实验题  图为“测绘小灯泡伏安特性曲线”实验的实物电路图，已知小灯泡额定电压为2.5 V.

(1)完成下列实验步骤：
①闭合开关前，调节滑动变阻器的滑片，__________                        ____；
②闭合开关后，逐渐移动滑动变阻器的滑片，___                        _______；
③断开开关，……根据实验数据作出小灯泡灯丝的伏安特性曲线．
(2)在虚线框中画出与实物电路相应的电路图．

2、实验题  有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质上是电流表）。不计踏板的质量，已知电流表的量程为2A，内阻不计，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R =35

3、实验题  某同学将完好的仪器连接成如图所示电路（其中滑动变阻器的连线没有画

4、实验题  某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读是　    　mm、　       　A、　      V．

5、实验题  有一灯泡上标有“6V，0.1A”字样，现要测量该灯泡的伏安特性曲线，有下列器材供选用：
A．电压表（0～3V，内阻1.5kΩ）            B．电压表（0～6V，内阻3.0kΩ）
C．电流表（0～0.3A，内阻2.0Ω）           D．电流表（0～6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）                 F．滑动变阻器（100Ω，0.5A）
G．学生电源（直流9V）及开关、导线等
（1）试验中所用的电压表应选        ，电流表应选         ，滑动变阻器应选           ．

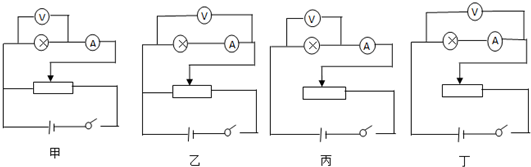

（2）要求电压从0开始测量并减小实验误差，应选甲、乙、丙、丁中的哪一个电路图          ．测出的电阻值比真实值偏   （选填“大”或“小”），原因是                   ．
