1、实验题  （10分）小明设计了如图甲所示的电路，同时测电阻R0的阻值、电源的电动势E及内阻r。

(1)用笔画线代替导线按图甲电路图将图乙实验连接图补充完整；
(2)闭合电键S，移动滑动触头P，用V1、V2和A测得并记录多组数据。根据数据描出如图丙所示的M、N两条U-I直线，则直线N是根据电压表_____________(填“V1”或“V2”)和电流表A的数据画得的；
(3)根据图像可以求得电阻R0的测量阻值为___________，电源电动势E的测量值为 _____V，内电阻的测量值为______________；
(4)要使实验中测量定值电阻R0的误差尽可能小，对电流表A的内阻大小的要求是_________________(选填字母代号)。
A．尽可能选大一点    B．尽可能选小一点    C．无要求

2、实验题  某实验小组利用如下器材测量某金属丝的电阻率：
A. 电源(3V，内阻约为0.1Ω)
B. 电流表(量程0.6A，内阻约为0.1Ω)
C. 电流表(量程3A，内阻约为0.03Ω)
D. 电压表(量程3V，内阻约为3kΩ)
E. 滑动变阻器（1kΩ，0.3A）
F. 滑动变阻器（20Ω，2A）
G.待测金属丝、螺旋测微器、米尺、开关和导线等
①实验的主要步骤如下：
a．截取一段金属丝，拉直并固定在两端带有接线柱的米尺上，观察其接入长度在米尺上的示数如图所
示甲所示，则读数为      cm；

b．用螺旋测微器测出金属丝的直径，某次测量时示数如图乙所示，其读数为____mm；

c．正确连接电路，合上开关；
d．改变滑动变阻器的位置，读出电压表和电流表的示数，记录如下表：

e．断开开关，整理器材，结束实验操作。
②根据以上信息，你认为该小组选用的电流表是     ，滑动变阻器是     （只填仪器前的代号）；请设计较为节能且误差较小的电路，并把下列电路连接完整。

③该小组的测量数据已标在U-I图上，请作图线并计算该金属丝的电阻值为    Ω（保留两位有效字），根据电阻定律即可得到该金属丝电阻率。

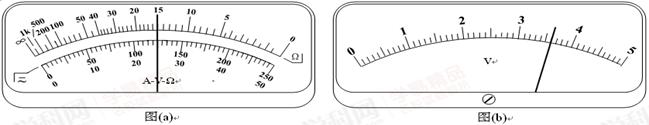

3、实验题  用多用电表测量一个电阻的阻值．将选择开关置于“×1K”挡时，指针位置如图(a)所示，则测量的电阻阻值为_____________Ω。用一量程为5V的伏特表测量某小灯泡的两端的电压时，伏特表位置如图(b)所示，则测得的电压为______________V

4、实验题  一多用电表的欧姆挡有4挡,分别为×1、×10、×100、×1K，现用它来测一未知电阻值。当用×100Ω挡测量时，发现指针的偏转角度很小。为了使测量结果更准确，测量前应进行如下两项操作，先换            挡，接着                  ，然后再测量并读数。完成上述两项操作后，多用电表表盘指针如图所示，其读数为        。

5、实验题  (8分)某同学在做练习使用示波器实验，发现示波器上显示如图甲，为了将这个波形变成如图乙所示的波形，可进行如下调节：（填旋钮或开关编号w.w.w.k.&s.5*u.c.om）

（1）调节       使图象变细；
（2）调节       和      使图象位于示波器显示屏的中央；
（3）调节        增大波形曲线竖直方向的幅度；
（4）调节        使图象从负半周开始。
