3、填空题  三个用电器均为“110V，20W”，将两个并联后与第三个串联，然后接于电源上，当每个用电器均不超过额定功率时，这个电路最多消耗电功率为____________W，此时电源输出电压为____________V。

4、实验题  有一额定电压为10V、额定功率在10～15W之间的用电器，小明同学想测定它的额定功率，实验室的工作人员提供了以下实验器材供其选用：
直流电源E一个(电动势为15V，内阻不计)
直流电压表V0一个(量程为0～3V，内阻为2kΩ)
直流电流表A0一个（双量程0～0.6～3A，内阻不计）
滑动变阻器一个：R阻（规格0～15Ω、1.8A）
定值电阻三个：R1=1 kΩ，R2=2 kΩ，R3=5 kΩ 单刀单掷开关1个，导线若干根

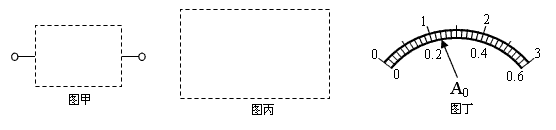

（1）小明同学研究以后发现，电压表量程不能满足实验要求，为完成测量，他将电压表进行了“改装”：在电压表上串联一个或几个电阻，利用分压关系，以满足电表偏转的要求。若“改装”成量程为12V的电压表，在三个给定的定值电阻中应选用__________，将“改装”成的电压表内部结构电路图画在图甲方框中（标注出所用器材的符号）
（2）“改装”后的电压表用表示，选好器材后，他设计了以下三个实验电路图，如图乙所示。你认为有没有一个合理的电路，如有，请将其还原成实验原理图，画在图丙方框内；如没有，请你帮他设计一个合理的电路，并将其画在图丙方框内。
（3）若该用电器正常工作时，电流表的指针如图丁所示，则它的额定功率为____________W 。

5、计算题  如图所示，电源电动势E0＝15?V，内阻r0＝1Ω，电阻R1＝30?Ω，R2＝60Ω。间距d＝0.2?m的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度B＝1?T的匀强磁场．闭合开关S，板间电场视为匀强电场，将一带正电的小球以初速度v＝0.1?m/s沿两板间中线水平射入板间．设滑动变阻器接入电路的阻值为Rx，忽略空气对小球的作用，取g＝10?m/s2。
(1)当Rx＝29?Ω时，电阻R2消耗的电功率是多大？
(2)若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角为60°，则Rx是多少？
