1、填空题 一闭合线圈有50匝,总电阻R=2.0Ω,穿过它的磁通量在0.1s内由8×10-3Wb增加到1.2×10-2Wb,则线圈中的感应电动势E=?,线圈中的电流强度I=?。

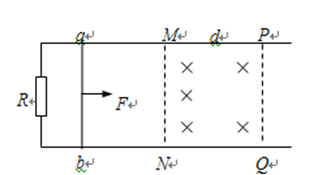

2、计算题 (15分)如图所示,水平面上两平行光滑金属导轨间距为L,左端用导线连接阻值为R的电阻.在间距为d的虚线MN、PQ之间,存在方向垂直导轨平面向下的磁场,磁感应强度大小只随着与MN的距离变化而变化.质量为m、电阻为r的导体棒ab垂直导轨放置,在大小为F的水平恒力作用下由静止开始向右运动,到达虚线MN时的速度为v0.此后恰能以加速度a在磁场中做匀加速运动.导轨电阻不计,始终与导体棒电接触良好.求:
(1)导体棒开始运动的位置到MN的距离x;
(2)磁场左边缘MN处的磁感应强度大小B;
(3)导体棒通过磁场区域过程中,电阻R上产生的焦耳热QR.
3、选择题 如图所示,在匀强磁场中,MN、PQ是两条平行金属导轨,而ab、cd为串有电压表和电流表的两根金属棒,两只电表可看成理想电表当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)
[? ]
A.电压表有读数,电流表有读数
B.电压表无读数,电流表无读数
C.电压表有读数,电流表无读数
D.电压表无读数,电流表有读数
4、选择题 如图所示,一宽40cm的匀强磁场区域,磁场方向垂直纸面向里。一边长为20cm的正方形导线框位于纸面内,以垂直于磁场边界的恒定速度cm/s通过磁场区域。在运动过程中,线框有一边始终与磁场区域的边界平行,取它刚进入磁场的时刻t=0,在下图所示的图线中,能正确反映感应电流随时间变化规律的是
[? ]
A.
B.
C.
D.
5、选择题 如图所示,一均匀扁平条形磁铁与一圆形线?圈同在一平面内,磁铁中央与圆心O重合,为了在磁铁开始运动时在线圈中产生感应电流,磁铁的运动方式应为( )
A.N极向纸内,S极向纸外使磁铁绕O转动
B.使磁铁沿垂直于线圈平面的方向向纸外平动
C.使磁铁沿垂直于线圈平面的方向向纸内平动
D.使磁铁在线圈平面内绕O点沿顺时针方向转动
