1、计算题  如图10所示，宽度、足够长的平行此光滑金属导轨固定在位于竖直平面内的绝缘板上，导轨所在空间存在磁感应强度B=0．50T的匀强磁场，磁场方向跟导轨所在平面垂直。一根导体棒MN两端套在导轨上与导轨接触良好，且可自由滑动，导体棒的电阻值R=l.5Ω，其他电阻均可忽略不计。电源电动势E=3．0V，内阻可忽略不计，重力加速度g取10m／s2。当S1闭合，S2断开时，导体棒恰好静止不动。

（1）求S1闭合，S2断开时，导体棒所受安培力的大小；
（2）将S1断开，S2闭合，使导体棒由静止开始运动，求当导体棒的加速度=5.0m／s2时，导体棒产生感应电动势的大小；
（3）将S1断开，S2闭合，使导体棒由静止开始运动，求导体棒运动的最大速度的大小。

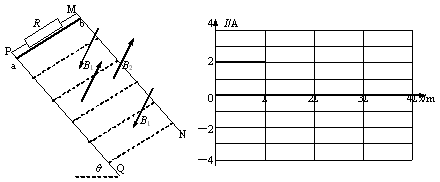

2、其他  如图所示，两条间距为L的光滑平行导电导轨MN、PQ与水平面成θ角放置，上端跨接定值电阻R，一长也为L、电阻不计的金属棒搁在导轨上，在导轨所在处有三个匀强磁场区和一个无磁场区，磁场边界均平行于金属棒，磁场宽均为L，磁场方向如图且均垂直于导轨平面，磁感应强度B2＝2B1，无磁场区宽也为L，金属棒从导轨上方距最上方的磁场的上边界L处静止起下滑，进入最上方磁场时恰好做匀速运动，且每次到达一个磁场的下边界前都已达到匀速运动，图中已画出金属棒穿过第一个磁场区过程中的电流（以ab为正方向）随下滑距离x变化的图像，请画出金属棒穿过后两个磁场区过程中的电流随下滑距离x变化的图像。

3、选择题  如图，足够长的光滑导轨倾斜放置，其下端与小灯泡连接，匀强磁场垂直于导轨所在平面，则垂直导轨的导体棒ab在下滑过程中（导体棒电阻为R，导轨和导线电阻不计）

A．受到的安培力方向沿斜面向上
B．受到的安培力大小保持恒定
C．导体棒的机械能一直减小
D．克服安培力做的功等于灯泡消耗的电能

4、简答题  如图所示，固定于水平桌面上足够长的两平行光滑导轨PQ、MN，其电阻不计，间距d=0.5m，P、M两端接有一只理想电压表，整个装置处于竖直向下的磁感应强度B0=0.2T的匀强磁场中，两金属棒L1、L2平行地搁在导轨上，其电阻均为r=0.1Ω，质量分别为M1=0.3kg和M2=0.5kg．固定棒L1，使L2在水平恒力F=0.8N的作用下，由静止开始运动．试求：
（1）当电压表读数为U=0.2V时，棒L2的加速度为多大；
（2）棒L2能达到的最大速度vm．

5、计算题  用均匀导线做成的正方形线框边长为0.2 m，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示．当磁场以10 T／s的变化率增强时，线框中a、b两点间的电势差是是多少?
