高考物理高频考点《导体的伏安特性曲线》高频考点巩固（2018年最新版）(十) 2018-10-13 00:46:06 【大 中 小】 1、实验题  （10 分） 现有以下器材： A．电流表一只（量程适当，内阻为r，待测，带有按钮开关K1，按下按钮，电流表与电路接通，有电流通过电流表，电流表显出一定的读数） B．阻值已知为R 的固定电阻一个 C．阻值未知的待测电阻Rx一个 D．直流电源一个（电动势为E、内阻忽略不计） E．单刀双掷开关K一个，接线用的导线若干 试设计一个实验电路，用它既能测量直流电源的电动势E 和电流表内阻r，又能测量待测电阻的阻值Rx（注意：此电路接好后，在测量过程中不许再拆开，只许操作开关，读取数据）。具体要求： （1）画出所设计的电路图。 （2）写出测量E、Rx和r主要的实验步骤。 （3）导出用已知量和实验中测量出的量表示的E、r 和Rx的表达式。 参考答案：（1）电路如图所示。 （2）见解析 （3） 本题解析： （1）电路如图所示（2分） （2）实验步骤： A.将单向双掷开关K置于空位，按所设计的电路图接线； B.按下电流表上的按钮开关K1，读下电流表的示数I1 C.将K 打向左侧与a 接通，读下电流表的示数I2 D.将K 打向右侧与b接通，读下电流表的示数I3’。（4分） (3）由欧姆定律得： E=I1(R+Rx+r), E= I2 (R+r), E=I3(Rx+r) 解以上三式得 （4分） 本题难度：一般 2、实验题  有一圆柱体的未知合金，为测定其电阻率，某同学做了如下操作 （1）用螺旋测微器测其直径d，如图所示，读数是?mm． （2）再用游标卡尺测其长度l，如图所示，读数是____cm． 3）用多用电表粗测电阻 ①首先选用“×l0”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用____欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则该合金的阻值Rx大约是?Ω． （4）精确地测量其电阻 该同学手头上只有以下器材： A．电压表V2，量程15V，内阻约20kΩ B．电流表A1（量程l00mA，内阻约为10Ω） C．电阻箱R1，最大阻值为99．99Ω D．滑动变阻器R2，最大阻值50Ω

E．电流表A2（量程100μA，内阻约100Ω）
F．滑动变阻器R3，最大阻值10kΩ
G．导线及开关若干
H．电源（电动势约3V，内阻约为10Ω）
①请帮他选择合适的器材，要求电表的示数大于其总量程的三分之一，且滑动变阻器须方便调节____?（在空中填写你所选择器材前面的字母）

②请在虚线框中画出测量该合金电阻的电路图，并标上相应元件的符号。按图连接好线路之后，即可测出其阻值kx
（5）用以上所测量的物理量，写出电阻率的表达式____

参考答案：（1）11．095　（1分，11．094~11．096均得分）
（2）10．310　（1分，10．31不得分）
（3） ①×1（1分）②11．0（1分， 11不得分）
（4）①BCDGH（2分）　　
②如右图（4分，未标元件符号或把R2标成R3，但图正确者得3分，画成分压电路，测量部分无误者得3分，无k1或仅是K2、K3未标符号均不扣分，）

（5） （2分）

本题解析：略

本题难度：一般

3、填空题  2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．

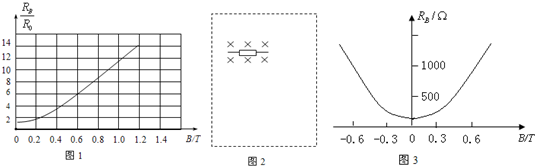

若图1为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中RB、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB．请按要求完成下列实验．

（1）设计一个可以测量磁场中该磁敏电阻阻值的电路图，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）．要求误差较小．提供的器材如下：
A．磁敏电阻，无磁场时阻值R0=150Ω
B．滑动变阻器R，全电阻约20Ω
C．电流表A，量程2.5mA，内阻约30Ω
D．电压表V，量程3V，内阻约3KΩ
E．直流电源E，电动势3V，内阻不计
F．开关S，导线若干
（2）正确连线后，将磁敏电阻置于待测磁场中，测量数据如下表：

1

2

3

4

5

6 U?（V） 0.00 0.45 0.92 1.50 1.79 2.71 A?（mA） 0.00 0.30 0.60 1.00 1.20 1.80

根据上表可求出磁敏电阻的测量值RB=______，结合图1可知待测磁场的磁感应强度B=______T．
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？

参考答案：（1）采用伏安法测量电阻，由于待测电阻较大，采用电流表内接法，滑动变阻器采用分压式接法，如下图所示



（2）采用多次测量取平均的方法，求出RB的值
RB=0.450.30+0.920.60+1.501.00+1.791.20+?2.711.80?5Ω≈1500Ω
R0RB=1500Ω150Ω=10
由图1可知待测磁场的磁感应强度B为0.90T；
故答案为：1500Ω，0.90．
（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；
在0.4～1.0T磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）．
（4）图中磁场反向时，电阻值不变；
故由图线可以得到磁场反向时磁敏电阻的阻值不变．

本题解析：

本题难度：简单

4、实验题  （11分）某同学想描绘一只标称为“2.5V，1.5W”的小灯泡的伏安特性曲线，实验室提供下列器材：A．电流表A1（量程3.0A，内阻约0.2Ω）
B．电流表A2（量程0.6A，内阻约1Ω）
C．电压表V1（量程3.0V，内阻约3kΩ）
D．电压表V2（量程15.0V，内阻约10kΩ）
E．滑动变阻器R1（最大阻值为5Ω，最大允许电流为2A）
F．滑动变阻器R2（最大阻值为500Ω，最大允许电流为0.5A）
G．电源E（电动势3V，内阻为0.25Ω）
H．电键、导线若干
⑴为了更好地完成实验，应选择的器材为：电流表?，电压表?，滑动变阻器?；（选填器材前面的字母）
⑵请你在下面的方框中作出实验原理图；

⑶正确连接电路后，该同学测出如下表所示的实验数据，请你在坐标纸上描出该灯泡的伏安特性曲线；　

实验次数	1	2	3	4	5	6	7	8
电压U/V	0	0.20	0.40	0.80	1.20	1.60	2.00	2.40
电流I/A	0	0.11	0.21	0.33	0.40	0.45	0.48	0.52

⑷该同学完成实验后，又将本实验所用器材按图所示连接，闭合开关后将滑动变阻器滑片从左向右滑动，发现小灯泡先变暗后变亮，则小灯泡最暗时的功率约为?W。(结果保留两位有效数字)

参考答案：⑴? B? C? E?⑵、⑶? ⑷? 1.1～1.2

本题解析：由小灯泡的规格“2.5V，1.5W”知，电压表选C；小灯泡正常工作时电流I=0.6A，所以电流表选B；因要描绘小灯泡的伏安特性曲线，故控制电路需用分压式接法，为调节方便滑动变阻器选E；
⑵因要描绘小灯泡的伏安特性曲线，故控制电路需用分压式接法，又小灯泡内阻较小故测量电路用电流表外接法；如图所示

⑷当划片处于滑动变阻器中间时，电路总电阻最大，此时灯泡最暗，滑动变阻器等效电阻为2.5欧，把这个电阻归结到电源内阻，画出此时路端电压和电流的关系图像，与灯泡伏安特性曲线的交点即为灯泡此时的电压和电流实际值，其乘积为此时功率约为1.1～1.2W

本题难度：一般

5、简答题  有一小灯泡上标有“6V，0.1A”的字样，现要描绘它的伏安特性曲线，有下列器材供选用：
A．电压表（0～5V，内阻2.0kΩ） B．电压表（0～10V，内阻3.0kΩ）
C．电流表（0～0.3A，内阻3.0kΩ） D．电流表（0～6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）F．学生电源（直流9V）及开关、导线等
（1）实验中所用电压表为______；电流表为______．（填字母代号）
（2）在方框中画出实验电路图，要求电压从0开始测量．
（3）按照该电路图完成实物电路的连接．

参考答案：（1）小灯泡的额定电压为6V，从安全和精确度方面考虑，电压表量程选10V的；
小灯泡的额定电流为0.1A，所以电流表量程选0.3A的．
（2）小灯泡在正常工作时的电阻R=UI=60Ω，远小于电压表内阻，属于小电阻，“小外偏小”，电流表采用外接法．
电压和电流需从零开始测起，所以滑动变阻器采用分压式接法．电路图如图所示

（3）根据电路图连接实物图，如图：
故答案为：（1）B，C
（2）如图
（3）如图

本题解析：

本题难度：一般
