高考物理高频考点《导体的伏安特性曲线》高频考点巩固（2018年最新版）(七)
2018-10-13 00:46:06
【 大 中 小】
|
1、选择题 如图所示，直线Ⅰ、Ⅱ分别是电源Ⅰ与电源Ⅱ的路端电压随输出电流变化的特性曲线，曲线Ⅲ是一个小灯泡的伏安特性曲线，则（ ）
A．电源Ⅰ与电源Ⅱ的内阻之比为12：7
B．电源Ⅰ与电源Ⅱ的电动势之比为7：12
C．若该小灯泡分别与电源I和电源II单独连接，则小灯泡的电阻之比为35：24
D．若该小灯泡分别与电源I和电源II单独连接，则电源I和电源II输出功率之比为10：21
|
2、实验题 某待测电阻Rx的阻值约为20Ω，现要测量其阻值，实验室提供器材如下：
A．电流表A1（量程150mA，内阻约为10Ω）
B．电流表A2（量程20mA，内阻r2=30Ω）
C．定值电阻R0=100Ω
D．滑动变阻器R，最大阻值约为10Ω
|
E．电源
E，电动势
E=4V（内阻不计）
F．电键
S及导线若干
（1）根据上述器材完成此实验，测量时要求电表读数不得小于其量程的1/3，请你在虚线框内画出测量
Rx的一种实验原理图（图中元件使用题干中相应英文字母符号标注）。
（2）实验时电流表A1的读数为
I1，电流表A2的读数为
I2，用已知的和测得的物理量表示
Rx=__________。（用字母表示）
3、简答题 用伏安法测量一定值电阻，实验器材如下：
（1）待测电阻Rx（约30kΩ，1W）
（2）直流电流表（量程0～500μA，内阻300Ω）
（3）直流电压表（量程0～10V，内阻100kΩ）
（4）滑动变阻器（0～2kΩ，0.3A）
（5）直流稳压电源（输出电压20V）
（6）电键，导线等

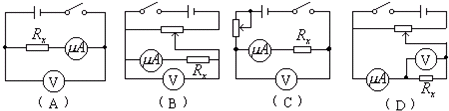

应选用下图所示4个电路图中的哪一个来做实验？请填上相应的字母代号：______．
4、实验题 待测电阻Rx的阻值约为20Ω，现要测量其阻值，实验室提供器材如下：
A．电流表A1（量程150mA，内阻约为10Ω）
B．电流表A2（量程20mA，内阻r2=30Ω）
C．电压表V（量程15V，内阻约为3000Ω）
D．定值电阻R0=100Ω
E．滑动变阻器R1，最大阻值为5Ω，额定电流为1.0A
F．滑动变阻器R2，最大阻值为5Ω，额定电流为0.5A
G．电源E，电动势E=4V（内阻不计）
H．电键S及导线若干
（1）为了使电表调节范围较大，测量准确，测量时电表读数不得小于其量程的三分之一，请从所给的器材中选择合适的实验器材____________（均用器材前对应的序号字母填写）；
（2）根据你选择的实验器材，请你在虚线框内画出测量Rx的最佳实验电路图并标明元件符号；
（3）待测电阻的表达式为Rx=_____________。
5、实验题 在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度为L,电阻约为10kΩ，为测定这种金属丝的电阻率ρ，现提供以下实验器材：
A．开关一只，导线若干
B．螺旋测微器
C．电流表A1（量程为1.5mA，内阻的准确值r1为1000Ω）
D．电压表V2（量程为9V，内阻r2大约为6000Ω）
E．滑动变阻器R1（0~10Ω，额定电流3A）
F．直流电源E（电源电动势为12V，内阻约为2Ω）
为了尽可能精确地测量该金属丝的电阻率ρ，回答下列问题：
（1）用螺旋测微器测得该金属丝的直径如图所示，其直径D=??mm。
（2）在方框中画出测量金属丝电阻的实验电路图，并标明所选仪器的符号。
（3）若已测得该金属丝长度为L,直径为D，电阻为Rx，则该金属丝的电阻率ρ=
?。
