参考答案：⑴A1，R2；
⑵；⑶；L2

本题解析：⑴由于待测盐水柱的电阻粗测为几千欧，而提供的电源电动势只有12V，因此电路中的最大电流只有几毫安，故选用电流表A1；本实验的目的是测量盐水柱的电阻，因此从测出其阻值的角度分析，采用滑线变阻器的限流式接法和分压式接法均可，故此时需考虑节能，采用限流式接法，这时滑线变阻器是串联在电路中，要能在移动滑线变阻器滑片的过程中起到改变电路的电流(或待测盐水柱两端的电压)较明显的作用，应选用滑线变阻器R2；
⑵由中分析可知，滑线变阻器应串联接在电路中，故需从其上接线柱中任选其一引线至待测盐水柱的左端接线柱，由于所用电压表的内阻约为15kΩ，与待测部分阻值相当(在同一数量级)，而电流表的内阻约10Ω，与待测部分阻值相差两个数量级，故应采用电流表的内接法，以减小电表内阻引起的实验误差，所以从电压表的正接线柱引线至电流表的正接线柱，如下图所示。

根据图象可知，R与横轴量应成正比关系，又由表格所提供的数据可以分析出，此时横轴所表示的与长度L有关量应为长度L的平方，即L2。

本题难度：一般

2、填空题  小灯泡灯丝的电阻会随温度的升高而变化，一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材是：电压表（0～3 V，3 kΩ)、电流表（0～0.6 A，0.1Ω)、电池、开关、滑动变阻器、待测小灯泡、导线若干。实验时，要求小灯泡两端电压从零逐渐增大到额定电压以上。
小题1:他们应选用图甲中所示的　 　?　电路进行实验；
?
甲

小题2:根据电路图，用笔画线代替导线，将图乙中的实物图连接成完整的实验电路.
小题3:开关S闭合之前，图乙中滑动变阻器的滑片应该置于　　?　(选填“A端”、“B端”或“AB正中间”).

小题4:根据实验测得数据描绘出如图所示U－I图象，由图分析可知，小灯泡电阻随温度变化的关系是　　　　　　?　　　　　　　。
小题5:已知实验中使用的小灯泡标有1.5 V字样，请你根据上述实验结果求出小灯泡在1. 5 V电压下的实际电阻是　　?　Ω。

参考答案：
小题1:A
小题2:略
小题3:A
小题4:电阻随温度增加而增加
小题5:3.26Ω

本题解析：因为电流表内阻和小灯泡的电阻想接近，所以分压较大，故采用电流表的外接法，又因为小灯泡两端电压要求从零开始，所以应采用滑动变阻器的分压接法，故选A，在闭合前滑动变阻器应接入最大电阻即在A端，U-I的图线的斜率表示小灯泡的电阻，则从图中可得出小灯泡的电阻随温度的增加而增加，从图中可得U=1.5V时，对应的电流为I=0.46A，根据欧姆定律可得电阻为3.26Ω

本题难度：一般

3、实验题  （10分）在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格中。

参考答案：（1）
（全部写对得1分）
电阻一定时，流过电阻的电流随电压的增大而增大。（填欧姆定律也可）（1分）
（2）5.1（2分）（若有四舍五入错误不给分）?（3）（2分）如下左图所示

（4）改变电阻两端的电压来改变通过的电流，以达到多次测量取平均值的目的，减小误差。（2分）
（5）（2分）这是一道开放性试题，只要电路图设计符合题目要求，能达到实验目的即可。上右图是两种参考电路图。

本题解析：本题考查欧姆定律的应用和学生处理实验问题的能力，改变电阻的阻值多次读取数据，求得平均值即可，这是一道开放性试题，只要电路图设计符合题目要求，能达到实验目的即可。上右图是两种参考电路图

本题难度：一般

4、实验题  有一个小灯泡上标有“4V，2W”的字样，现在要用伏安法测量这个灯泡的I-U图线，现有下列器材供选用：
A．电压表(0~5V，内阻10kΩ)? B．电压表(0~16V，内阻20kΩ)
C．电流表(0~0.3A，内阻1Ω)? D．电流表(0~0.6A，内阻0.4Ω)
E．滑动变阻器(10Ω，2A)? F．滑动变阻器(1kΩ，0.5A)?
G．学生电源(直流6V)，还有开关、导线
(1)实验中所用电压表应选______,电流表应选用_____, 滑动变阻器应选用_____（用序号字母表示）
(2)为使实验误差尽量减小,要求从零开始多取几组数据,请在方框内画出满足实验要求的电路图.

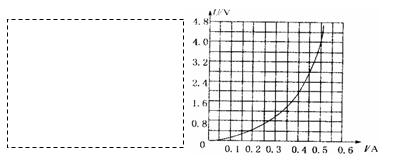

(3)某同学通过实验得到的数据画出该小灯泡的伏安特性曲线(如图所示),若直接用电动势为3V、内阻为2.5的电源给该小灯泡供电，则该小灯泡的实际功率是________W.

参考答案：（1）A? D? E　　　　　　　　　　　　　　　
（2）

本题解析：略

本题难度：一般

5、实验题  有一个小灯泡上标有“4 V、2 W”的字样，现在要用伏安法描绘这个灯泡的伏安特性图线．现有下列器材供选用：电压表(0～5 V，内阻10 kΩ)，电流表(0～0.6 A，内阻0.4 Ω)，滑动变阻器(10 Ω，2 A)，学生电源(直流6 V)、开关、导线若干
（1）实验时，应选下面两图中_______（甲，乙）电路图来完成实验

（2）根据所选电路图，将下面的实验器材用实线连接成实物电路图，图中部分连线已经连接好，请你完成其余的连线．

参考答案：（1）?甲?
（2）

本题解析：伏安法描绘这个灯泡的伏安特性图线，滑动变阻器必须用分压控制电路，所以只能选用甲图；实物图连线时，分压式的滑动变阻器连法要特别注意，很容易出错。

本题难度：一般
