1、实验题  现有一种特殊的电池，它的电动势E恒定，内阻r较大。为了测定这个电池的电动势和内电阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，改变电阻箱的阻值，记录电压表示数，得到如图乙所示图线。图线中斜率的物理意义是_____________，截距的物理意义是_____________。由斜率与截距可以求得E＝___________V，r＝__________Ω 。

2、实验题  （10分）现用以下器材测量电池的电动势和内电阻
A．被测电池（电动势在10 V～15V之间）  B．电阻箱（0～20）
C．滑动变阻器（最大阻值20 ）         D．定值电阻R0（阻值5 ）
E．电流表A1（量程0．6A）               F．电流表A2（量程3A）
G．电键                             H．导线若干

实验中只用到了包括电池和定值电阻R0在内的六种实验器材，并利用实验数据做出了通过电源的电流I的倒数和外电路电阻R（R0除外）的关系图线，即-R图线，如图所示。则：
①实验时电阻箱和滑动变阻器二者中应选择      ；
②在虚线框内画出实验原理图；
③根据图线求出电池的电动势为    V，内阻为     ；
④说出实验中产生误差的原因（说出两条即可）：      。

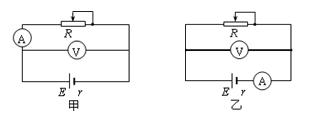

3、实验题  用伏安法测定一节干电池的电动势和内阻，有如图所示的甲、乙两个电路图，实验时应选电路      ，某同学根据实验数据画出U—I图像如图丙所示，则测得的电池的电动势为        伏，内电阻为       欧姆。


4、实验题  我们在探究产生感应电流的条件中，用到了以下实验。在给

5、实验题  某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．

（1）根据表中提供的数据，若利用图像确定电池的电动势和内电阻，则可作以下四项中的     项图像；
