高考物理试卷《电磁学实验》高频考点特训（2019年必看版）(五)

2019-03-15 16:58:30 【大中小】

1、实验题  （共2个空，每空1分，电路图3分，计5分）
某同学为了测电流表A的内阻精确值，有如下器材：
电流表A1（量程300 mA，内阻约为5Ω);  电流表A2（量程600 mA，内阻约为1Ω) ;
电压表V（量程15 V，内阻约为3 kΩ) ;   定值电阻R0 (5Ω) ;
滑动变阻器R1(0～10Ω，额定电流为1 A);  滑动变阻器R2(0～250Ω，额定电流为0. 3 A) ;
电源E（电动势3 V，内阻较小）．        导线、开关若干．
(1)要求电流表 A1的示数从零开始变化，且多测几组数据，尽可能的减少误差．在如图所示线框内画出测量用的电路图，并在图中标出所用仪器的代号．

(2)若选测量数据中的一组来计算电流表A1的内阻r1，则所用电流表A1的内阻r1表达式为r1 =      ；式中各符号的意义是            。

2、选择题电流表的内阻是Rg = 100Ω，满刻度电流值是Ig= 1mA，现欲把这电流表改装成量程为3V的电压表，正确的方法是（）
A．应串联一个0.1Ω的电阻
B．应并联一个0.1Ω的电阻
C．应串联一个2900Ω的电阻
D．应并联一个2900Ω的电阻

3、实验题选择正确的选项填空（选填字母序号）
（1）某同学用如图所示的电路测绘“2.2 V 0.25 A”小灯泡的伏安特性曲线，应选择的电源与电流表量程分别是_____________

A．一节干电池、0.6 A B．一节干电池、3 A
C．两节干电池、0.6 A D．两节干电池、3 A

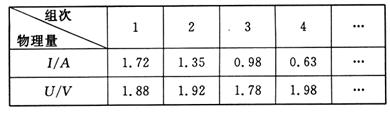

（2）某同学做“测定电池的电动势和内阻”实验，电路如图所示．测得电流与路端电压的数据见下表：其中存在测量错误的数据是_____________

A．第1组 B第2组 C．第3组 D．第4组

4、选择题用伏安法测电阻的实验，可以采用图示a、b两种方法把伏特表和安培表连人电路，这样测量出来的电阻值与被测电阻的真实阻值比较，下列正确的是-------------------（）

A．采用a图接法，测量值小于真实值；
B．采用b图接法，测量值小于真实值；
C．两种接法的测量值都小于真实值；
D．两种接法的测量值都大于真实值。

5、实验题  为测量一电源的电动势E及内阻r
①需把一量程为3V、内阻为3k的电压表改装成量程为9V的电压表，应给其串联     k的电阻R0.
②利用一电阻箱R、一只开关S、若干导线和改装好的电压表（此表用与R0串联来表示，且可视为理想电表），在虚线框内画出测量电源电动势及内阻的实验原理电路图，图中标明相关器材的字母符号.

③某同学根据读出电压表和电阻箱的数据画出了图像，并得到该图像斜率为k，纵截距为b，则该电源电动势E=        ，内阻r=        (用k、b表示).
