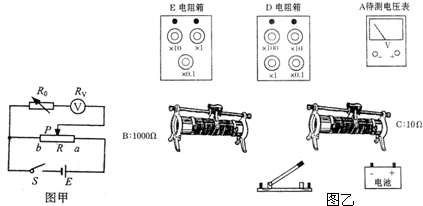

1、填空题  某同学设计了用如图甲所示电路测量量程为1V的电压表的内阻RV（RV在800-900Ω之间）．实验方法和步骤是：
①断开开关S，按图甲连接好电路；
②把滑动变阻器的触头P滑到b端；
③将电阻箱的阻值调到零；
④闭合开关S；
⑤调节滑动变阻器R的阻值，使电压表的示数为1V；
⑥调节电阻箱R0的阻值使电压表示数为0.5V，读出此时电阻箱R0的阻值，此值即为电压表的内电阻RV的测量值；
⑦最后断开开关S．
实验室可供选择的实验器材有：
A．待测电压表
B．滑动变阻器：最大阻值1000Ω
C．滑动变阻器：最大阻值10Ω
D．电阻箱：最大阻值999.9Ω，阻值最小改变量为0.1Ω
E．电阻箱：最大阻值99.9Ω，阻值最小改变量为0.1Ω
F．电池组：电动势约6V，内阻可忽略，以及导线和开关等．
按照这位同学设计的实验方法，回答下列问题：
（1）要使用本方法测量得比较精确，而且使用仪器个数最少，除了电池组、导线、开关和待测电压表外，还应从提供的B、C、D、E器材中选用______?（用器材前的序号字母表示）．
（2）对于用上述方法测出的电压表内阻RV的测量值R测和真实值R真及测量误差，下列说法中正确的是______．
A．R测＞R真
B．R测＜R真
C．若RV越大，测量值R测相对于真实值R真的误差就越大
D．若RV越大，测量值R测相对于真实值R真的误差就越小
（3）图乙是本题提供选择的所有仪器实物，按你的选择连接成图甲所示的测量电路．

参考答案：（1）分析电路图采用分压接法，要保证电路中电流几乎不变，滑动变阻器阻值要远小于电压表电阻，故选C，
电阻箱的最大阻值应大于被测电压表的阻值，故选择D，
故答案为CD；
（2）A、从实验原理分析可知，当再断开S2，调整电阻箱R0的阻值，从而使得滑动变阻器两端电压变大，即使电压表示数为一半，而电阻箱R0的电压偏大，导致所测电阻也偏大，故A正确；
B、由A知，B错误；
C、若RV越大，则由于R0的影响越小，其误差越小，故C错误；
D、由C分析知D正确；

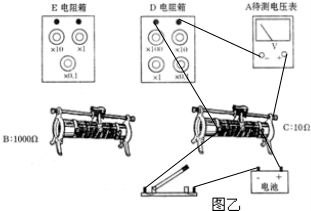

（3）对照电路图，连线，如图所示：

本题解析：

本题难度：一般

2、实验题  实验题：
（1）在做“用电流表和电压表测一节干电池的电动势和内电阻”实验时：
①某同学连接的实物图如右图所示。但当开关闭合时发现电压表有示数而电流表没有示数，实验前仪器都检查过是好的，也就是说只可能是某根连接导线断了。那么，请你分析一下，可能发生断路故障的导线是__________________（写出所有可能断的导线的编号）。
?
②某同学在实验时对该电路作了改进，其方法是：加接了一个定值电阻R0，如图所示。他加接此电阻的作用是?。

（2）与打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如左图所示，a、b分别是光电门的激光发射和接收装置，当有物体从a、b间通过时，光电计时器就可以显示物体通过时的挡光时间。

为了测定两张纸之间的动摩擦因数，某同学利用光电计时器设计了一个实验：如右图所示，在小铁块A和木板B上贴上待测的纸，木板B水平固定，铅锤通过细线和小铁块相连。l和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出。释放铅锤，让小铁块在木板上加速运动，光电门1、2各自连接的计时器显示的挡光时间分别为和。用游标卡尺测量小铁块的宽度d如下图所示。

①读出小铁块的宽度d=?cm。
②铁块通过光电门l的速度v1=?m／s，铁块通过光电门2的速度v2=??m／s。（计算结果保留3位有效数字）
③已知当地的重力加速度为g，为完成测量，除了测量v1、v2和两个光电门之间的距离L外，还需测量的物理量有（用文字说明并用字母表示）?。
④用③中各量求解动摩擦因数的表达式：?（用字母表示）。

参考答案：
（1）①2、5、6 （3分）②防止变阻器电阻过小时，电池被短路或电流表被烧坏（或限制电流，防止电源短路）（3分）（2）①2.015 （3分）?②1.01，4.03?（4分）
③铁块的质量m、铅锤的质量M?（3分）?④（3分）

本题解析：略

本题难度：一般

3、简答题  某学生用如图甲所示的器材做“描绘小灯泡的伏安特性曲线”的实验，小灯泡?标有“3V，IW”的字样，电池组电动势为4.5V（内阻不计），滑动变阻器有两种规格：R1标有“10Ω、2A”，R2标有“100Ω、20mA”．测量时要求小灯泡两端的电压从零开始变化，并测多组数据．
①滑动变阻器应选用______．
②开始实验前他的实物接线如图9甲所示．请指出该学生实物接线中的错误有哪些？
a．______；?b．______；
c．______；?d．______
③请就此在图乙中进行正确的连接

参考答案：①该实验滑动变阻器采用分压接法，为便于实验操作，滑动变阻器应选Rl
②开始实验前他的实物接线如图9甲所示．错误有
a．滑动变阻器采取限流接法；测量时要求小灯泡两端的电压从零开始变化，所以滑动变阻器采取分压式．
b．电压表采取串联接入；电压表应与灯泡并联．
c．电流表极性接反；注意正负极．
d．电流表选择量程太大；
③正确连接如右图所示．



故答案为：①Rl
②a．滑动变阻器采取限流接法；
b．电压表采取串联接入；．
c．电流表极性接反
d．电流表选择量程太大．
⑧正确连接如右图所示．

本题解析：

本题难度：一般

4、简答题  某同学用电压表、电流表和滑动变阻器等常规器材研究标有额定电压为3.8V字样（额定功率字迹不清）的小灯泡的伏安特性，测得的实验数据如下表所示

参考答案：（1）该实验中由于需要测量较多的数据，因此滑动变阻器采用分压接法，由于灯泡电阻较小，因此安培表采用外接法，由此可得出电路图如下所示：


?
（2）根据所给数据，利用描点法可以画出小灯泡的伏安特性曲线如下图所示：



（3）当电流最大时，温度最高，此时对应的电阻最大，因
Rmax=UI=3.800.31≈12.3Ω
灯丝电阻发生变化的原因主要是：随着电流增大，灯丝温度升高，导致灯丝电阻率增大，因此灯丝电阻增大．
故答案为：12.3，随着小灯泡电压的增大，通过的电流增大，功率增大，灯丝的温度升高，电阻增大．
（4）通过R1的电流为：
I1=UR1=0.2A
通过小灯泡的电流：I2=I-I1=0.25A
由伏安特性曲线可知，小灯泡两端的电压：U灯≈2.5V
因此灯泡的功率为：
P灯=U灯I2=0.63W，答案在0.60～0.65A内．
故答案为：0.63（0.60～0.65）．

本题解析：

本题难度：一般

5、填空题  已知电流表的内阻约为0.1Ω，电压表内阻约为10kΩ，若待测电阻约为5Ω，用伏安法测其电阻，应采用电流表______接法．此种接法真实值______测量值．

参考答案：电流表的内阻约为0.1Ω，电压表内阻约为10kΩ，待测电阻约为5Ω，电压表内阻是待测电阻的2000倍，待测电阻阻值是电流表内阻的50倍，由此可见电压表内阻远大于待测电阻阻值，应采用电流表的外接法；在电流表的外接法中，由于电压表的分流作用，电流表的测量值I大于真实值，由R=UI可知，电阻的测量值小于电阻的真实值，即电阻真实值大于测量值．
故答案为：外，大于．

本题解析：

本题难度：简单
